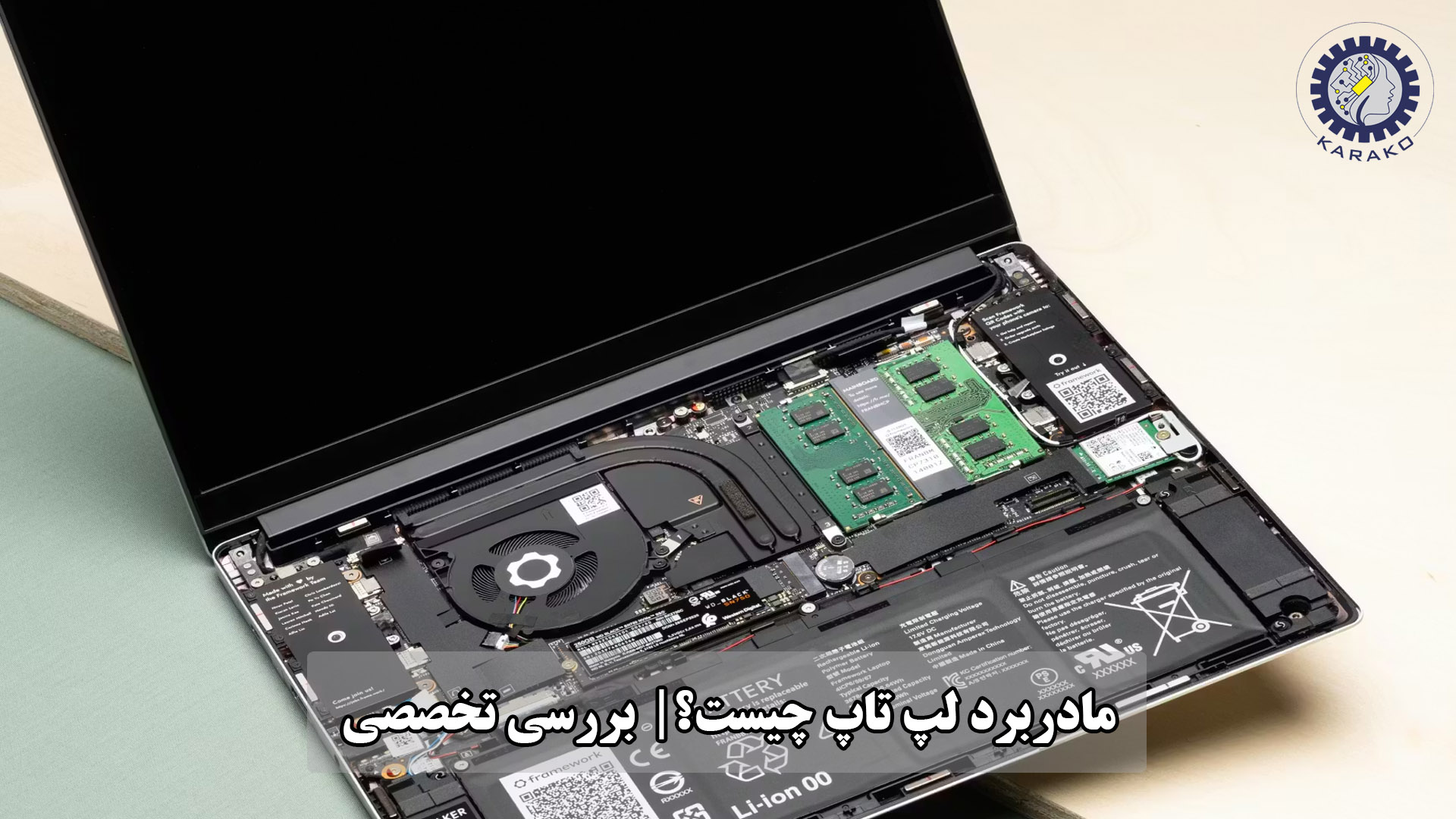

مادربرد لپتاپ چیست؟|بررسی تخصصی
مادربرد لپتاپ اصلیترین قطعه سختافزاری دستگاه است که تمام اجزای حیاتی مثل پردازنده، رم، گرافیک، هارد، کیبورد، صفحهنمایش و پورتها به آن متصل میشوند. برخلاف تصور خیلیها، مادربرد فقط یک برد ساده نیست؛ این قطعه نقش مرکز فرماندهی لپتاپ را دارد و کوچکترین اختلال در آن میتواند باعث روشن نشدن، تصویر نداشتن یا خاموش شدن ناگهانی دستگاه شود.
در واقع اگر مادربرد لپتاپ سالم نباشد، حتی قطعات سالم دیگر هم عملاً بلااستفاده خواهند بود.
مادربرد لپتاپ چیست؟
مادربرد لپتاپ یک برد الکترونیکی چندلایه و فشرده است که برای کار در فضای محدود لپتاپ طراحی شده و وظیفه دارد ارتباط بین تمام قطعات سختافزاری را مدیریت کند. طراحی این مادربردها بهگونهای است که مصرف انرژی کم، دفع حرارت کنترلشده و یکپارچگی بالا داشته باشند؛ به همین دلیل با مادربردهای دسکتاپ تفاوتهای اساسی دارند.
تعریف مادربرد لپتاپ
مادربرد لپتاپ صفحهای از مدارهای الکترونیکی است که پردازنده، چیپست، مدار تغذیه، رم (لحیمشده یا اسلاتدار)، گرافیک، آیسیهای کنترلی و پورتها روی آن قرار گرفتهاند.
در بیشتر لپتاپها، پردازنده و گرافیک بهصورت لحیمشده (Onboard) روی مادربرد نصب میشوند که این موضوع باعث کاهش مصرف انرژی و افزایش پایداری، اما محدود شدن امکان ارتقا میشود.
تفاوت مادربرد لپتاپ با مادربرد دسکتاپ
مهمترین تفاوت مادربرد لپتاپ با مادربرد دسکتاپ در طراحی، اندازه و قابلیت ارتقا است. مادربرد لپتاپ بسیار فشردهتر است و قطعات بیشتری بهصورت دائم روی آن لحیم شدهاند، در حالی که مادربرد دسکتاپ فضای بیشتری دارد و امکان تعویض یا ارتقای پردازنده، رم و کارت گرافیک را به شکل مستقل فراهم میکند.
از نظر تعمیرات هم مادربرد لپتاپ حساستر و تخصصیتر است؛ بسیاری از خرابیها نیاز به تعمیر در سطح چیپ و آیسی دارند، در حالی که در مادربرد دسکتاپ اغلب با تعویض قطعه مشکل برطرف میشود.
همچنین بخوانید:
وظایف مادربرد لپتاپ
مادربرد لپتاپ نقش ستون فقرات سیستم را دارد و تمام عملکردهای سختافزاری لپتاپ زیر نظر آن انجام میشود. برخلاف تصور عمومی، وظیفه مادربرد لپتاپ فقط اتصال قطعات نیست، بلکه مدیریت هماهنگ، پایدار و کممصرف همه اجزای دستگاه را بر عهده دارد. هر اختلال در این بخش میتواند باعث کاهش عملکرد یا از کار افتادن کامل لپتاپ شود.
مدیریت ارتباط بین قطعات اصلی
یکی از مهمترین وظایف مادربرد لپتاپ مدیریت ارتباط بین قطعاتی مانند پردازنده، رم، گرافیک، حافظه ذخیرهسازی، کیبورد، تاچپد و پورتهای ورودی و خروجی است.
مادربرد لپتاپ با استفاده از مسیرهای ارتباطی (Bus)، چیپست و کنترلرها، دادهها را بین این قطعات جابهجا میکند و باعث میشود تمام اجزا بدون تداخل و تأخیر با هم کار کنند. اگر این هماهنگی دچار مشکل شود، علائمی مثل کندی سیستم، هنگ کردن یا شناسایی نشدن قطعات دیده میشود.
توزیع برق و کنترل توان مصرفی
توزیع هوشمند برق یکی از حیاتیترین وظایف مادربرد لپتاپ است. این قطعه برق دریافتی را متناسب با نیاز هر بخش، بین پردازنده، رم، گرافیک، نمایشگر و سایر اجزا تقسیم میکند.
مادربرد لپتاپ با استفاده از مدار تغذیه و VRM، ولتاژ و جریان را دقیق تنظیم میکند تا علاوه بر افزایش عمر قطعات، از داغ شدن بیش از حد و مصرف انرژی غیرضروری جلوگیری شود. به همین دلیل خرابی مدار تغذیه یکی از شایعترین دلایل خاموش شدن ناگهانی لپتاپ است.
کنترل عملکرد پردازنده، رم و گرافیک
کنترل و هماهنگی عملکرد پردازنده، حافظه رم و گرافیک مستقیماً به مادربرد لپتاپ وابسته است. این قطعه مشخص میکند پردازنده با چه فرکانسی کار کند، رم با چه سرعتی تبادل داده داشته باشد و گرافیک داخلی یا مجزا چگونه مورد استفاده قرار بگیرد.
به بیان ساده، حتی اگر پردازنده یا رم قدرتمندی داشته باشید، یک مادربرد لپتاپ ضعیف یا معیوب میتواند عملکرد کل سیستم را محدود یا ناپایدار کند.

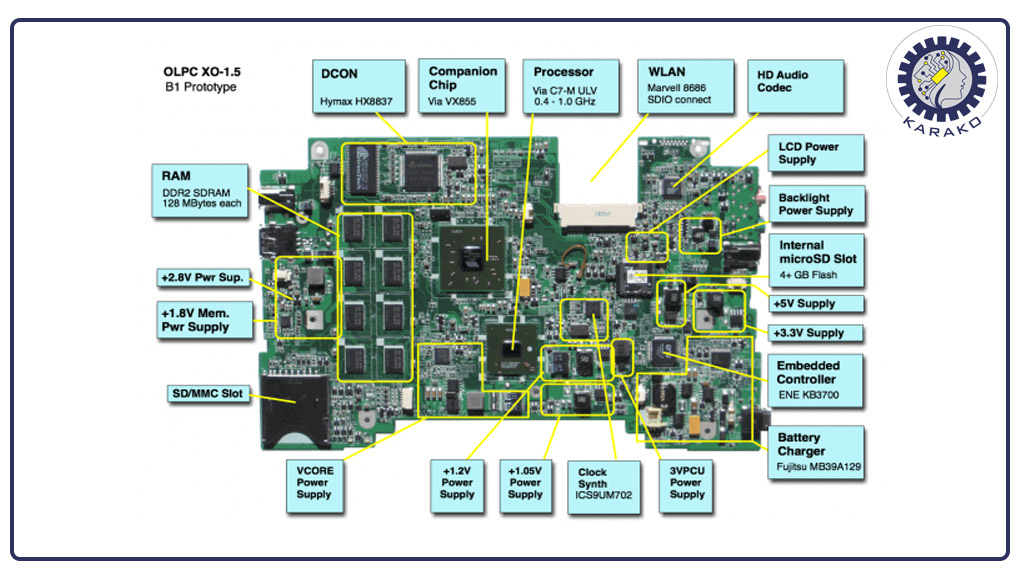

اجزای اصلی مادربرد لپتاپ
مادربرد لپتاپ از مجموعهای از قطعات الکترونیکی تشکیل شده که هرکدام نقش مشخصی در عملکرد، مصرف انرژی و پایداری دستگاه دارند. شناخت اجزای اصلی مادربرد لپتاپ کمک میکند بهتر متوجه تفاوت مدلها، علت خرابیها و محدودیتهای ارتقا در لپتاپها شوید.
پردازنده (CPU) روی مادربرد لپتاپ
پردازنده مهمترین قطعه محاسباتی است که مستقیماً روی مادربرد لپتاپ نصب میشود و وظیفه اجرای دستورات نرمافزاری را دارد. در اکثر لپتاپها، پردازنده برای کاهش مصرف انرژی و فضای اشغالی، بهصورت مستقیم روی مادربرد لپتاپ قرار میگیرد.
CPU لحیمشده و محدودیتهای ارتقا
در بیشتر مدلها، CPU به شکل لحیمشده (BGA) روی مادربرد لپتاپ نصب میشود؛ به همین دلیل امکان ارتقای پردازنده تقریباً وجود ندارد. این طراحی باعث کاهش مصرف برق و افزایش پایداری میشود، اما در صورت خرابی پردازنده معمولاً کل مادربرد لپتاپ باید تعمیر تخصصی یا تعویض شود.
چیپست مادربرد لپتاپ
چیپست یکی از بخشهای کلیدی مادربرد لپتاپ است که ارتباط بین پردازنده، رم، حافظه ذخیرهسازی و قطعات جانبی را مدیریت میکند. نوع چیپست نقش مهمی در امکانات و سطح عملکرد لپتاپ دارد.
نقش چیپست در عملکرد کلی لپتاپ
چیپست مشخص میکند مادربرد لپتاپ از چه نوع رم، چه تعداد پورت، چه نسل حافظه ذخیرهسازی و چه قابلیتهایی پشتیبانی کند. تفاوت چیپستها باعث میشود دو لپتاپ با پردازنده مشابه، عملکرد و امکانات متفاوتی داشته باشند.
مدار تغذیه و VRM
مدار تغذیه یا VRM بخشی از مادربرد لپتاپ است که وظیفه تأمین ولتاژ پایدار برای پردازنده، رم و گرافیک را بر عهده دارد. کیفیت این بخش تأثیر مستقیم روی عمر قطعات و عملکرد سیستم دارد.
اهمیت مدار تغذیه در پایداری لپتاپ
در مادربرد لپتاپهایی با مدار تغذیه ضعیف، معمولاً مشکلاتی مثل داغ شدن، افت عملکرد یا خاموش شدن ناگهانی دیده میشود. VRM سالم و دقیق، باعث کارکرد پایدار لپتاپ در استفاده طولانیمدت میشود.
رم آنبورد و اسلات رم
حافظه رم در مادربرد لپتاپ ممکن است بهصورت لحیمشده، اسلاتدار یا ترکیبی از هر دو باشد. این موضوع تأثیر زیادی روی قابلیت ارتقای لپتاپ دارد.
تفاوت رم لحیمشده و قابل ارتقا
رم لحیمشده بخشی دائمی از مادربرد لپتاپ است و امکان تعویض ندارد، در حالی که رم اسلاتدار قابلیت ارتقا دارد. بسیاری از لپتاپهای جدید از ترکیب رم آنبورد و اسلات رم استفاده میکنند تا بین مصرف انرژی و انعطافپذیری تعادل ایجاد شود.
گرافیک آنبورد و گرافیک مجزا
پردازش گرافیکی در مادربرد لپتاپ میتواند توسط گرافیک آنبورد (داخل CPU) یا گرافیک مجزا انجام شود. نوع گرافیک تأثیر زیادی روی قیمت، مصرف انرژی و توان پردازشی لپتاپ دارد.
تفاوت مادربردهای گرافیکدار و بدون گرافیک
در مادربرد لپتاپهای دارای گرافیک مجزا، یک چیپ گرافیکی جداگانه روی برد وجود دارد که برای کارهای سنگین مثل گیم و طراحی مناسبتر است. در مقابل، مدلهای بدون گرافیک مجزا مصرف برق کمتر و عمر باتری بهتری دارند.
آیسیها و کنترلرهای مهم
علاوه بر قطعات اصلی، مادربرد لپتاپ شامل آیسیها و کنترلرهای متعددی است که عملکرد کلی سیستم را مدیریت میکنند.
BIOS، EC و چیپهای کنترلی
BIOS یا UEFI وظیفه راهاندازی اولیه سیستم را بر عهده دارد و EC (Embedded Controller) بخشهایی مثل کیبورد، فن، باتری و دکمه پاور را کنترل میکند. خرابی هرکدام از این آیسیها میتواند باعث روشن نشدن یا کارکرد نادرست مادربرد لپتاپ شود.
تفاوت مادربرد لپتاپ Intel و AMD
مادربرد لپتاپهای مبتنی بر Intel و AMD از نظر معماری، مدیریت انرژی، گرافیک داخلی و حتی قابلیت تعمیر تفاوتهای مهمی دارند. انتخاب بین این دو، مستقیماً روی عملکرد، مصرف باتری و طول عمر لپتاپ اثر میگذارد.
مادربردهای لپتاپ مبتنی بر Intel
در مادربرد لپتاپهای Intel تمرکز اصلی روی مصرف انرژی بهینه، پایداری بالا و سازگاری گسترده با نرمافزارهاست. پردازندههای Intel معمولاً در لپتاپهای اداری، دانشجویی و بیزنسی استفاده میشوند.
ویژگیهای مهم مادربرد لپتاپ Intel:
- مدیریت توان بسیار دقیق و مصرف انرژی کنترلشده
- عملکرد پایدار در کاربری طولانیمدت
- گرافیک آنبورد Intel Iris و UHD برای کارهای روزمره
- سازگاری بهتر با نرمافزارهای قدیمی و تخصصی
- گرمای کمتر در مدلهای کممصرف
بهطور کلی، مادربرد لپتاپهای Intel بیشتر مناسب کسانی هستند که پایداری، شارژدهی مناسب و کاربری روزمره یا اداری برایشان اولویت دارد.
مادربردهای لپتاپ مبتنی بر AMD
در مادربرد لپتاپهای AMD تمرکز روی قدرت پردازشی بالا در کنار گرافیک داخلی قویتر است. پردازندههای Ryzen مخصوص لپتاپ معمولاً در مدلهای اقتصادی تا گیمینگ سبک دیده میشوند.
ویژگیهای مهم مادربرد لپتاپ AMD:
- قدرت پردازشی چندهستهای بالاتر در بسیاری از مدلها
- گرافیک داخلی Radeon قویتر نسبت به Intel
- مناسب برای طراحی، ادیت و گیم سبک بدون گرافیک مجزا
- قیمت رقابتیتر نسبت به مدلهای مشابه Intel
- عملکرد بهتر در پردازشهای همزمان
در بسیاری از لپتاپها، مادربرد لپتاپ AMD امکان ارائه عملکرد بالاتر را بدون نیاز به گرافیک مجزا فراهم میکند، که این موضوع برای کاربران حرفهای با بودجه محدود جذاب است.
کدام انتخاب بهتری است؟
انتخاب بین مادربرد لپتاپ Intel و AMD کاملاً به نوع استفاده بستگی دارد:
- اگر استفادهات اداری، دانشجویی، وبگردی یا کار طولانیمدته → مادربرد لپتاپ Intel منطقیتره
- اگر قدرت پردازشی، گرافیک داخلی قوی و قیمت مناسبتر میخوای → مادربرد لپتاپ AMD انتخاب بهتریه
- برای طراحی و مولتیتسکینگ بدون GPU مجزا → AMD برتری داره
- برای پایداری، مصرف باتری بهتر و سازگاری نرمافزاری → Intel مطمئنتره
سازگاری مادربرد لپتاپ
سازگاری یکی از حیاتیترین نکات در انتخاب یا تعویض مادربرد لپتاپ است. برخلاف مادربردهای دسکتاپ، در لپتاپها حتی تفاوتهای جزئی میتواند باعث عدم نصب یا کار نکردن قطعات شود. به همین دلیل، بررسی دقیق سازگاری مادربرد لپتاپ با سایر اجزا کاملاً ضروری است.
تطابق با مدل و سری لپتاپ
اولین و مهمترین عامل، تطابق کامل مادربرد لپتاپ با مدل دقیق لپتاپ است. حتی در یک سری مشخص، ممکن است چندین نسخه متفاوت از مادربرد لپتاپ با شماره ریویژن مختلف وجود داشته باشد.
نکات کلیدی:
- تطابق کامل برند و مدل (مثلاً X556، G571، Pavilion و …)
- توجه به شماره Revision روی برد
- تطابق سوکت CPU و نوع چیپست
- تفاوت مادربردهای همنام با سختافزار متفاوت (Intel / AMD)
در بسیاری از موارد، مادربرد لپتاپهای ظاهراً مشابه بهدلیل تفاوت در چینش قطعات یا کانکتورها قابل جایگزینی نیستند.
سازگاری با صفحه نمایش و فلت
صفحه نمایش مستقیماً به مادربرد لپتاپ متصل میشود و کوچکترین عدم سازگاری در این بخش میتواند باعث نداشتن تصویر یا آسیب به السیدی شود.
موارد مهم در سازگاری نمایشگر:
- نوع فلت (۳۰ پین، ۴۰ پین، eDP یا LVDS)
- رزولوشن پشتیبانیشده توسط مادربرد لپتاپ
- پشتیبانی از پنل LED یا IPS
- محل قرارگیری کانکتور فلت روی برد
واقعیت اینه که بستن السیدی ناسازگار به مادربرد لپتاپ یکی از سریعترین راهها برای سوزاندن بکلایت یا چیپ گرافیکه.
سازگاری با کیبورد، تاچپد و پورتها
کیبورد، تاچپد و پورتها از طریق فلتها و کانکتورهای اختصاصی به مادربرد لپتاپ متصل میشوند و کوچکترین تفاوت میتواند باعث کار نکردن آنها شود.
نکات مهم:
- محل و نوع کانکتور کیبورد
- پشتیبانی مادربرد لپتاپ از بکلایت کیبورد
- سازگاری تاچپد (معمولی یا پریسیژن)
- تطابق پورتها مثل USB، HDMI، Type‑C و کارتخوان
خیلی وقتها دیده میشه که مادربرد لپتاپ از نظر ظاهری کاملاً جا میافته، ولی کیبورد یا تاچپد کار نمیکنه؛ دلیلش هم فقط عدم سازگاری کانکتورهاست.
مادربرد لپتاپ بر اساس کاربرد
مادربرد لپتاپها بسته به نوع استفاده طراح میشوند و نمیشود یک مدل را برای همه سناریوها مناسب دانست. تفاوت در نوع پردازنده، مدار تغذیه، پشتیبانی از گرافیک و سیستم خنککننده باعث شده مادربرد لپتاپها به چند دسته اصلی بر اساس کاربرد تقسیم شوند.
مادربرد لپتاپ اداری و دانشجویی
این دسته از مادربرد لپتاپها برای استفاده روزمره، طول عمر بالا و مصرف انرژی پایین طراحی شدهاند و معمولاً در لپتاپهای سبک و اقتصادی دیده میشوند.
ویژگیهای اصلی:
- پردازندههای کممصرف (Intel U / AMD U)
- CPU لحیمشده مستقیم روی مادربرد لپتاپ
- گرافیک آنبورد
- مدار تغذیه سادهتر (VRM سبک)
- تمرکز روی شارژدهی و پایداری
این نوع مادربرد لپتاپ برای وبگردی، نرمافزارهای آفیس، آموزش آنلاین و کارهای دانشگاهی کاملاً کافی است، ولی انتظار قدرت پردازشی بالا از آن غلط است.
مادربرد لپتاپ گیمینگ
در مادربرد لپتاپهای گیمینگ تمرکز اصلی روی قدرت، دفع حرارت و پایداری در فشار بالاست. این مادربردها پایه اصلی لپتاپهای مخصوص بازی محسوب میشوند.
ویژگیهای کلیدی:
- پشتیبانی از CPUهای سری H و HX
- چیپ گرافیک مجزا (NVIDIA / AMD)
- مدار تغذیه قویتر با فازهای بیشتر
- سیستم خنککننده پیشرفته
- پشتیبانی از رمهای پرسرعت
در این دسته، کیفیت طراحی مادربرد لپتاپ نقش مستقیمی در عمر GPU و CPU دارد؛ مادربرد ضعیف یعنی افت فریم، داغی بیش از حد و خرابی زودرس.
مادربرد لپتاپ ورکاستیشن و طراحی
این نوع مادربرد لپتاپ برای کارهای سنگین و حرفهای مثل طراحی سهبعدی، تدوین و برنامهنویسی پیشرفته ساخته میشود و تمرکش روی ثبات طولانیمدت است.
ویژگیها:
- پردازندههای قدرتمند چندهستهای
- پشتیبانی از رم بالاتر (ظرفیت و پهنای باند)
- گرافیک حرفهای (Quadro / RTX Workstation)
- مدار تغذیه صنعتیتر نسبت به گیمینگ
- پایداری بالا در رندرهای طولانی
مادربرد لپتاپهای ورکاستیشن معمولاً از گیمینگ گرانترند، ولی برای کار حرفهای انتخاب منطقیتری محسوب میشوند چون برای فشار مداوم ساخته شدهاند، نه پیکهای لحظهای.
برندهای مطرح در تولید مادربرد لپتاپ
در بازار لپتاپ، برند درجشده روی دستگاه الزاماً بهمعنای سازنده واقعی مادربرد لپتاپ نیست. بسیاری از شرکتها طراحی مفهومی را انجام میدهند اما تولید فیزیکی مادربرد لپتاپ را به شرکتهای ODM واگذار میکنند. شناخت این زنجیره تولید، در ارزیابی کیفیت، تعمیرپذیری و قیمت اهمیت زیادی دارد.
مادربرد لپ تاپ ASUS
در میان برندهای مصرفی، ASUS یکی از معدود شرکتهایی است که طراحی مادربرد لپتاپ را بهصورت واقعی درونسازمانی انجام میدهد. طراحی شماتیک، لایهبندی PCB، مدارهای تغذیه (VRM) و هماهنگی Firmware و BIOS عمدتاً توسط تیمهای مهندسی خود ASUS انجام میشود.
تولید فیزیکی بردها عمدتاً در کارخانههای Pegatron (زیرمجموعه مستقیم ASUS) و در برخی مدلها توسط Foxconn انجام میگیرد. همکاری با ODMهایی مانند Quanta محدود بوده و بیشتر در پروژههای خاص یا تیراژ بالا دیده میشود. همین سطح از کنترل مهندسی باعث شده مادربرد لپتاپهای ASUS از نظر انسجام طراحی و ثبات نسلبهنسل، وضعیت قابل قبولی داشته باشند.
همچنین بخوانید:
مادربرد لپ تاپ MSI
در لپتاپهای MSI، طراحی مادربرد لپتاپ ماهیت مشترک دارد. MSI الزامات فنی، سطح عملکرد، محدودیتهای حرارتی و طراحی کلی را مشخص میکند، اما طراحی نهایی برد و تولید انبوه اغلب توسط Quanta یا Compal انجام میشود.
در سریهای گیمینگ، میزان دخالت مهندسی MSI بالاتر است، اما همچنان ساختار برد مبتنی بر پلتفرمهای ODM باقی میماند.
مادربرد لپ تاپ Gigabyte
Gigabyte در حوزه لپتاپ وابستگی بیشتری به ODM دارد. برخلاف مادربردهای دسکتاپ که طراحی کاملاً داخلی هستند، در لپتاپها مادربرد لپتاپ عمدتاً توسط Compal یا Wistron طراحی میشود و Gigabyte بیشتر نقش کنترلکننده مشخصات و استاندارد کیفی را ایفا میکند. این موضوع باعث یکنواختی کمتر در طراحی بردهای لپتاپی این برند شده است.
مادربرد لپ تاپ SONY (VAIO)
برند VAIO که ریشه آن به Sony بازمیگردد، از نظر فلسفه طراحی مادربرد لپتاپ رویکردی متفاوت از بسیاری از برندهای مصرفی داشته است. در دوره مالکیت Sony، طراحی معماری سیستم و مدارهای اصلی مادربرد عمدتاً توسط تیمهای مهندسی داخلی Sony انجام میشد. این طراحیها بیشتر بر فشردهسازی، مصرف انرژی کنترلشده و هماهنگی کامل میان سختافزار و فرمفکتور دستگاه متمرکز بودند تا قابلیت ارتقا یا تعمیرپذیری.
در مدلهای کلاسیک Sony VAIO، بهویژه سریهای حرفهای و چندرسانهای، طراحی شماتیک و تعیین نحوه چیدمان اجزا در مادربرد لپتاپ توسط خود Sony انجام میشد، اما تولید PCB و مونتاژ نهایی اغلب به شرکتهایی مانند Foxconn و Quanta سپرده میشد. این ساختار باعث شد مادربردهای VAIO کیفیت مهندسی بالایی داشته باشند، اما در عوض طراحی آنها بسیار اختصاصی و غیرقابلجایگزینی با بردهای مشابه سایر برندها باشد.
یکی از ویژگیهای مهم مادربرد لپتاپهای VAIO استفاده گسترده از طراحیهای کاملاً سفارشی بود؛ از محل قرارگیری چیپست و GPU گرفته تا فلتهای نمایشگر، کانکتورهای تغذیه و حتی سیستم خنکسازی. همین مسئله باعث میشد وابستگی مادربرد به شاسی و حتی مدل دقیق نمایشگر بسیار بالا باشد. در نتیجه، تعمیر و تعویض مادربرد در لپتاپهای VAIO همواره تخصصیتر از میانگین بازار بوده است.
پس از جدا شدن VAIO از Sony و تبدیل شدن به یک برند مستقل ژاپنی، رویکرد فنی تغییر محسوسی نکرد. در نسلهای جدید VAIO نیز طراحی معماری مادربرد لپتاپ تحت نظارت مستقیم خود VAIO انجام میشود، اما تولید فیزیکی بردها عمدتاً توسط Foxconn یا Quanta صورت میگیرد. تمرکز اصلی این برند همچنان بر کیفیت ساخت، پایداری الکتریکی و کاهش وزن است، نه تولید انبوه مصرفی یا گیمینگ.
بهطور خلاصه، VAIO از نظر مهندسی مادربرد لپتاپ در دسته برندهایی قرار میگیرد که طراحی اختصاصی داخلی دارند اما تولید را به ODMها میسپارند. این رویکرد باعث کیفیت مهندسی بالا و طراحی فشرده شده، اما در کنار آن هزینه بالاتر، تعمیرپذیری محدودتر و وابستگی کامل مادربرد به مدل دقیق دستگاه را به همراه دارد.
مادربرد لپ تاپ Acer
Acer نمونه بارز رویکرد ODM‑محور محسوب میشود. طراحی الکترونیکی مادربرد لپتاپ تقریباً بهطور کامل توسط Quanta، Compal یا Wistron انجام میشود و Acer بیشتر بر تعریف کانفیگ نهایی و مدیریت هزینه تمرکز دارد. به همین دلیل، تفاوت کیفی بردها در سریهای مختلف Acer قابل توجه است.
مادربرد لپ تاپ Dell
Dell از مدل طراحی مبتنی بر Specification استفاده میکند. این شرکت استانداردهای سختگیرانهای برای پایداری، دوام و مدیریت انرژی تعریف میکند، اما اجرای مهندسی و تولید مادربرد لپتاپ به ODMهایی مانند Quanta، Compal و Foxconn سپرده میشود.
در سریهای تجاری مانند Latitude و Precision، سطح تست و کنترل کیفیت بهمراتب بالاتر از محصولات مصرفی است.
مادربرد لپ تاپ HP
در HP نیز طراحی مادربرد لپتاپ عمدتاً ODM‑محور است. HP معماری کلی سیستم و محدودیتها را مشخص میکند، اما طراحی PCB و چیدمان قطعات توسط Quanta، Compal یا Wistron انجام میشود. تفاوت میان سریهای Business و Consumer در همین سطح کنترل مهندسی کاملاً مشهود است.
مادربرد لپ تاپ Lenovo
Lenovo ترکیبی از طراحی داخلی و ODM را بهکار میگیرد. در سری ThinkPad، نظارت مهندسی دقیقتر و تستهای دوام گستردهتری انجام میشود. تولید مادربرد لپتاپ علاوه بر ODMهای رایج، توسط LCFC (بازوی تولیدی خود Lenovo) نیز انجام میشود، هرچند همچنان بخش عمده طراحی بر پایه ODM است.
مادربرد لپتاپ Apple
Apple طراحی مادربرد لپتاپ را بهطور کامل درونسازمانی انجام میدهد؛ از معماری برد و مسیرهای سیگنال گرفته تا مدار تغذیه SoC. Foxconn و Pegatron صرفاً نقش تولید و مونتاژ تحت دستورالعمل بسیار دقیق Apple را دارند.
این سطح از یکپارچگی باعث عملکرد بالا، اما تعمیرپذیری پایینتر شده است.
مادربرد لپتاپ Samsung
Samsung بهدلیل مالکیت زنجیره تأمین نیمههادیها، طراحی و تولید مادربرد لپتاپ را عمدتاً در کارخانههای خود انجام میدهد. هرچند حضور Samsung در بازار لپتاپ محدود است، اما از نظر مهندسی برد، جزو معدود برندهای کاملاً مستقل محسوب میشود.
مادربرد لپتاپ Huawei
Huawei طراحی مادربرد لپتاپ را مشابه رویکرد محصولات مخابراتی و موبایل خود، بهصورت داخلی انجام میدهد. تولید صنعتی توسط Foxconn یا BYD Electronics انجام میشود، اما کنترل طراحی در اختیار خود Huawei باقی میماند.
مادربرد لپتاپ Razer
در لپتاپهای Razer، طراحی مادربرد لپتاپ تقریباً بهطور کامل بر عهده Quanta است. Razer بیشتر بر طراحی صنعتی، ضخامت دستگاه و سیستم خنککننده تمرکز دارد و دخالت محدودی در طراحی الکترونیکی برد دارد.
مادربرد لپتاپ Microsoft (Surface)
Microsoft در سری Surface طراحی مادربرد لپتاپ را داخلی انجام میدهد و تولید توسط Pegatron یا Quanta صورت میگیرد. این سری از لپتاپها بهدلیل یکپارچگی شدید سختافزار و نرمافزار، ساختاری بسته و تعمیرپذیری پایینی دارند.
از نظر مهندسی واقعی مادربرد لپتاپ، برندهایی مانند ASUS، Apple، Samsung، Huawei و Microsoft بیشترین کنترل طراحی را دارند. در مقابل، برندهایی مانند Acer، HP و Razer بهطور گسترده به ODMها وابستهاند. این تفاوت مستقیماً بر کیفیت برد، قابلیت تعمیر، و ثبات عملکرد در بلندمدت اثر میگذارد.
مادربرد لپ تاپ Fujitsu
در لپتاپهای فوجیتسو، طراحی مادربرد لپتاپ عمدتاً بر پایه مهندسی داخلی انجام میشود، اما نه با رویکرد کاملاً یکپارچهای که در برندهایی مانند ASUS یا Apple دیده میشود. فوجیتسو بهعنوان یک شرکت با پیشینهی صنعتی و سازمانی، معماری کلی سیستم، الزامات پایداری الکتریکی، استانداردهای حرارتی و الزامات امنیتی را بهصورت داخلی تعریف میکند، بهویژه در سریهای حرفهای و سازمانی مانند LIFEBOOK.
طراحی شماتیک و تعیین توپولوژی اصلی مادربرد لپتاپ تحت نظارت مستقیم فوجیتسو انجام میشود، اما طراحی نهایی PCB و تولید انبوه معمولاً به شرکای ODM سپرده میشود. مهمترین سازندگان مورد استفاده فوجیتسو در سالهای اخیر شامل Quanta Computer و Compal Electronics هستند. در برخی مدلها، بهخصوص در بازار ژاپن، تولید توسط کارخانههای داخلی فوجیتسو یا شرکای منطقهای انجام شده است، هرچند سهم این مدلها محدود بوده است.
نکته متمایز در مادربرد لپتاپهای فوجیتسو، تمرکز بر پایداری بلندمدت، مصرف انرژی کنترلشده و سازگاری بالا با محیطهای سازمانی است. برخلاف برندهای مصرفمحور، فوجیتسو معمولاً از طراحیهای محافظهکارانهتر استفاده میکند؛ مسیرهای سیگنال سادهتر، مدارهای تغذیه کمتنشتر و چیدمان قطعات با هدف کاهش نرخ خرابی در استفادهی طولانیمدت.
پس از واگذاری بخش عمده کسبوکار کلاینت به Lenovo (Fujitsu Client Computing)، رویکرد مهندسی تغییر بنیادینی نکرده است. در عمل، بسیاری از مادربرد لپتاپهای فوجیتسو همچنان بر پایه پلتفرمهای ODM مشترک با Lenovo طراحی میشوند، اما با الزامات و تستهای اختصاصی فوجیتسو، بهویژه در حوزه دوام، امنیت و پشتیبانی سازمانی.
بهطور خلاصه، فوجیتسو نه کاملاً ODM‑محور مانند Acer یا HP است و نه کاملاً In‑House مانند ASUS یا Apple. این برند در جایگاه میانی قرار دارد؛ کنترل مهندسی واقعی دارد، اما اجرای نهایی طراحی و تولید مادربرد لپتاپ به شرکتهایی مانند Quanta و Compal واگذار میشود.
خرابیهای رایج مادربرد لپتاپ
مادربرد لپتاپ بهعنوان هسته مرکزی سختافزار، تمامی ارتباطها، تأمین انرژی و هماهنگی بین قطعات را مدیریت میکند. به همین دلیل، خرابی در این بخش معمولاً باعث بروز مشکلات جدی و گاهاً ازکارافتادن کامل دستگاه میشود. در ادامه، رایجترین نشانهها و انواع خرابیهای مادربرد لپتاپ بررسی شدهاند.
روشن نشدن لپتاپ
یکی از شایعترین علائم خرابی مادربرد لپتاپ، روشن نشدن کامل دستگاه است. در این حالت، با وجود اتصال آداپتور و سالم بودن باتری، دستگاه هیچ واکنشی به دکمه پاور نشان نمیدهد.
دلایل فنی رایج عبارتاند از:
- خرابی مدار تغذیه (Power Circuit)
- آسیب دیدن آیسی پاور یا چیپست
- اتصال کوتاه در مسیرهای ولتاژ
- تخلیه الکتریکی یا نوسان برق
این نوع خرابی معمولاً نیازمند بررسی تخصصی و ابزارهای اندازهگیری دقیق است.
خاموش شدن ناگهانی
خاموش شدن ناگهانی یا ریست شدن غیرمنتظره لپتاپ میتواند نشانه اختلال در عملکرد مادربرد لپتاپ باشد، بهویژه زمانی که مشکل به سیستمعامل یا باتری مرتبط نیست.
علل متداول این مشکل شامل موارد زیر است:
- ناپایداری ولتاژ در مدار تغذیه CPU یا GPU
- خرابی یا ضعف VRM
- قطع ارتباط لحظهای بین قطعات اصلی مادربرد
- داغ شدن بیش از حد برخی نواحی مادربرد
در بسیاری از موارد، این مشکل تحت بار پردازشی بیشتر نمایان میشود.
تصویر نداشتن
روشن بودن دستگاه بدون نمایش تصویر، یکی از علائم جدی خرابی مادربرد لپتاپ محسوب میشود. در این وضعیت، فنها و چراغها فعال هستند اما تصویری روی نمایشگر یا حتی خروجی HDMI مشاهده نمیشود.
دلایل شایع عبارتاند از:
- خرابی چیپ گرافیک (آنبورد یا مجزا)
- آسیب دیدن مدار خروجی تصویر
- نقص در چیپست یا مسیرهای ارتباطی CPU و GPU
- اختلال در بایوس یا فریمور مادربرد
تشخیص دقیق این مشکل معمولاً نیازمند تست با نمایشگر خارجی و بررسی سیگنالهای خروجی است.
داغ شدن بیش از حد
داغ شدن غیرعادی لپتاپ، اگر تنها به فن یا خمیر حرارتی محدود نباشد، میتواند ناشی از خرابی در مادربرد لپتاپ باشد. اختلال در مدارهای مدیریت توان یا سنسورهای حرارتی مادربرد باعث افزایش کنترلنشده دما میشود.
مهمترین دلایل:
- خرابی مدار کنترل فن
- توزیع نادرست ولتاژ در بخش CPU یا GPU
- نقص در سنسورهای دمای مادربرد
- طراحی یا آسیب حرارتی به مسیرهای تغذیه
ادامه کار در این شرایط میتواند آسیبهای ثانویه ایجاد کند.
آبخوردگی مادربرد لپتاپ
آبخوردگی یکی از مخربترین عوامل خرابی مادربرد لپتاپ است. ورود مایعات حتی در حجم کم میتواند باعث اتصال کوتاه، خوردگی خطوط مدار و آسیب جدی به آیسیهای حساس شود.
پیامدهای رایج آبخوردگی:
- سولفاته شدن مسیرها و پایه آیسیها
- خرابی تدریجی یا فوری مادربرد
- بروز ایرادات متناوب و سختتشخیص
- کاهش شدید عمر مفید مادربرد
در صورت آبخوردگی، خاموش کردن فوری دستگاه و قطع منبع تغذیه، نقش مهمی در کاهش آسیب دارد؛ با این حال، بررسی تخصصی همچنان ضروری است.
همچنین بخوانید:
مادربرد لپتاپ بهعنوان هستهی مرکزی و مدار اصلی دستگاه، نقشی حیاتی در یکپارچهسازی و هماهنگی تمام اجزای سختافزاری ایفا میکند. این قطعه نه تنها وظیفهی مدیریت ارتباط بین پردازنده، حافظه، گرافیک و ذخیرهسازی را بر عهده دارد، بلکه مسئول توزیع دقیق برق و کنترل توان مصرفی سیستم نیز هست. طراحی فشرده و بهینهی مادربرد لپتاپ—که اغلب شامل CPU لحیمشده، چیپست، مدار VRM و رم آنبورد است—آن را به یک جزء کاملاً تخصصی و مدلمحور تبدیل کرده است. از این رو، سازگاری دقیق با مدل لپتاپ، توجه به Part Number و Revision، و انتخاب برند معتبر (مانند ASUS که تولید داخلی دارد یا برندهایی که از ODMهای شناختهشده استفاده میکنند) از عوامل تعیینکننده در خرید بهشمار میروند. همچنین، آگاهی از وضعیت کالا (نو، استوک یا ریبالشده) و اطمینان از پوشش گارانتی معتبر، ریسک خرابیهای رایج مانند روشننشدن، داغشدن یا مشکلات تصویر را به حداقل میرساند. در نهایت، انتخاب یک مادربرد لپتاپ مناسب—با در نظر گرفتن کاربرد (اداری، گیمینگ یا ورکاستیشن) و بودجه—میتواند طول عمر، پایداری و عملکرد کلی دستگاه را بهطور چشمگیری افزایش دهد.
