میکروکنترلر I/O چیست؟بررسی نقش آیاو در مادربرد لپتاپ
در ساختار داخلی لپتاپ، قطعات متعددی روی مادربرد قرار دارند که هرکدام وظیفه مشخصی در عملکرد صحیح دستگاه بر عهده میگیرند. برخی از این قطعات مانند پردازنده، رم یا حافظه ذخیرهسازی برای بیشتر کاربران شناختهشده هستند؛ اما در کنار آنها، قطعات کنترلی مهمی نیز وجود دارند که نقش بسیار حیاتی در روشن شدن و مدیریت عملکرد لپتاپ ایفا میکنند. یکی از این قطعات، میکروکنترلر I/O است.
میکروکنترلر I/O یا کنترلکننده ورودی و خروجی، بخشی از مدار مادربرد است که وظیفه مدیریت برخی فرمانهای ورودی و خروجی را بر عهده دارد. این چیپ میتواند در دریافت فرمان دکمه پاور، کنترل برخی عملکردهای کیبورد، مدیریت فن، بررسی وضعیتهای سختافزاری و هماهنگی میان بخشهای مختلف لپتاپ نقش داشته باشد. به همین دلیل، خرابی I/O ممکن است باعث بروز مشکلاتی مانند روشن نشدن لپتاپ، خاموش شدن ناگهانی، کار نکردن کیبورد یا رفتار غیرعادی فن شود.
شناخت عملکرد میکروکنترلر I/O برای کاربرانی که با مشکلات سختافزاری لپتاپ روبهرو میشوند، اهمیت زیادی دارد. زیرا بسیاری از ایرادهایی که در ظاهر ساده به نظر میرسند، ممکن است به اختلال در عملکرد I/O یا مدارهای وابسته به آن مربوط باشند. البته تشخیص دقیق خرابی این قطعه نیازمند بررسی تخصصی مادربرد است و نمیتوان تنها بر اساس یک علامت، خرابی میکروکنترلر I/O را قطعی دانست.
در این مقاله کاراکوفیس بررسی میکنیم که میکروکنترلر I/O چیست، عبارت I/O چه معنایی دارد، این چیپ در لپتاپ چه وظایفی انجام میدهد و چرا یکی از قطعات مهم در عملکرد صحیح مادربرد محسوب میشود. همچنین به نقش این قطعه در روشن شدن لپتاپ، علائم خرابی، دلایل آسیبدیدگی و نکات مهم در تشخیص و تعمیر آن خواهیم پرداخت.
میکروکنترلر I/O چیست؟
میکروکنترلر I/O یکی از قطعات کنترلی مهم در مادربرد لپتاپ است که وظیفه مدیریت بخشی از ورودیها و خروجیهای سیستم را بر عهده دارد. این قطعه بهعنوان یک کنترلکننده واسط، میان بخشهای مختلف سختافزاری و مدارهای اصلی مادربرد ارتباط برقرار میکند. به بیان سادهتر، بسیاری از فرمانهایی که کاربر از طریق دکمه پاور، کیبورد، تاچپد یا برخی بخشهای جانبی به لپتاپ وارد میکند، از مسیر I/O پردازش یا مدیریت میشوند.
در ساختار مادربرد لپتاپ، میکروکنترلر I/O تنها یک قطعه ساده نیست، بلکه بخشی از سیستم کنترلی دستگاه محسوب میشود. این چیپ میتواند در فرآیند روشن شدن لپتاپ، کنترل فن، شناسایی برخی وضعیتهای سختافزاری، مدیریت فرمانهای ورودی و هماهنگی میان اجزای مختلف نقش داشته باشد. به همین دلیل، خرابی I/O ممکن است باعث بروز مشکلاتی مانند روشن نشدن لپتاپ، عملکرد نادرست کیبورد، اختلال در فن یا واکنش غیرعادی دستگاه به شارژر و باتری شود.
در بسیاری از مادربردها، میکروکنترلر I/O با نامهایی مانند Super I/O یا در برخی طراحیها با مفهومی نزدیک به Embedded Controller شناخته میشود. البته این اصطلاحات همیشه کاملاً یکسان نیستند و بسته به نوع طراحی مادربرد، برند لپتاپ و معماری سختافزاری دستگاه ممکن است تفاوتهایی میان آنها وجود داشته باشد. با این حال، در کاربرد عمومی و تعمیراتی، زمانی که از I/O صحبت میشود، معمولاً منظور همان چیپی است که وظیفه کنترل بخشی از ورودیها و خروجیهای مادربرد را بر عهده دارد.
معنی I/O چیست؟
عبارت I/O مخفف دو واژه انگلیسی Input/Output است. واژه Input به معنی «ورودی» و واژه Output به معنی «خروجی» است. بنابراین، وقتی از I/O در مادربرد لپتاپ صحبت میشود، منظور بخشی از سیستم است که وظیفه مدیریت ارتباط میان ورودیها و خروجیهای سختافزاری را بر عهده دارد.
ورودیها میتوانند شامل فرمانهایی باشند که از طرف کاربر یا قطعات مختلف به سیستم ارسال میشوند؛ مانند فشردن دکمه پاور، استفاده از کلیدهای کیبورد یا اتصال برخی تجهیزات جانبی. خروجیها نیز میتوانند شامل دستوراتی باشند که از طرف مادربرد به قطعات دیگر ارسال میشوند؛ مانند کنترل چرخش فن، فعالسازی برخی مدارها یا ارسال فرمان به بخشهای کنترلی دستگاه.
در این میان، میکروکنترلر I/O مانند یک واحد هماهنگکننده عمل میکند. این قطعه اطلاعات ورودی را دریافت کرده، آنها را مطابق طراحی مادربرد پردازش میکند و در صورت نیاز، فرمان مناسب را به بخشهای دیگر ارسال میکند. برای مثال، زمانی که کاربر دکمه پاور لپتاپ را فشار میدهد، این فرمان باید توسط مدارهای کنترلی دریافت و تفسیر شود. در بسیاری از طراحیها، I/O در همین مرحله نقش مهمی دارد و میتواند در شروع فرآیند روشن شدن دستگاه تأثیرگذار باشد.
به همین دلیل، شناخت معنی I/O کمک میکند تا نقش میکروکنترلر I/O در لپتاپ بهتر درک شود. این قطعه در ظاهر ممکن است تنها یک چیپ کوچک روی مادربرد باشد، اما در عمل یکی از بخشهای مهم برای هماهنگی میان کاربر، مادربرد و قطعات جانبی محسوب میشود.
چیپ I/O در لپتاپ چه کاری انجام میدهد؟
چیپ I/O در لپتاپ وظایف متعددی بر عهده دارد و عملکرد آن فقط به یک بخش خاص محدود نمیشود. مهمترین وظیفه میکروکنترلر I/O مدیریت برخی فرمانهای ورودی و خروجی در مادربرد است؛ یعنی این چیپ اطلاعاتی را از بخشهای مختلف دریافت میکند و متناسب با شرایط دستگاه، دستورهای لازم را به قسمتهای دیگر ارسال میکند.
یکی از مهمترین وظایف I/O، نقش آن در فرآیند روشن شدن لپتاپ است. هنگامی که کاربر دکمه پاور را فشار میدهد، این فرمان باید توسط مدارهای مادربرد شناسایی شود. در بسیاری از لپتاپها، میکروکنترلر I/O در دریافت یا مدیریت این فرمان نقش دارد و به سایر بخشها کمک میکند تا مراحل اولیه روشن شدن دستگاه آغاز شود. بنابراین اگر I/O دچار اختلال شود، ممکن است لپتاپ هیچ واکنشی به دکمه پاور نشان ندهد یا بهصورت ناقص روشن شود.
از دیگر وظایف چیپ I/O میتوان به کنترل برخی عملکردهای جانبی لپتاپ اشاره کرد. در بسیاری از مدلها، این چیپ در مدیریت کیبورد، کنترل فن خنککننده، بررسی برخی وضعیتهای سختافزاری، ارتباط با مدار شارژ و هماهنگی با بخشهای کنترلی مادربرد نقش دارد. البته میزان دخالت میکروکنترلر I/O در این وظایف به طراحی مادربرد و مدل لپتاپ بستگی دارد.
برای درک بهتر عملکرد I/O، میتوان آن را به یک ناظر داخلی تشبیه کرد که وظیفه دارد برخی فرمانها و وضعیتها را کنترل کند. اگر فن نیاز به فعالیت داشته باشد، اگر دکمه پاور فشرده شود، اگر کیبورد فرمانی ارسال کند یا اگر بخشی از دستگاه نیاز به هماهنگی کنترلی داشته باشد، میکروکنترلر I/O میتواند در این فرآیندها نقش داشته باشد. به همین دلیل، خرابی این چیپ ممکن است نشانههای متنوعی ایجاد کند و تشخیص آن معمولاً نیازمند بررسی تخصصی مادربرد است.
چرا این قطعه برای لپتاپ مهم است؟
اهمیت میکروکنترلر I/O در لپتاپ به این دلیل است که این قطعه در بسیاری از فرآیندهای پایه و کنترلی دستگاه نقش دارد. لپتاپ تنها از قطعاتی مانند پردازنده، رم، هارد یا نمایشگر تشکیل نشده است؛ بلکه برای هماهنگی میان این قطعات، مدارهای کنترلی متعددی روی مادربرد وجود دارند. I/O یکی از همین بخشهای کنترلی مهم است که میتواند عملکرد صحیح دستگاه را از لحظه فشردن دکمه پاور تا مدیریت برخی اجزای جانبی تحت تأثیر قرار دهد.
اگر میکروکنترلر I/O بهدرستی کار نکند، ممکن است لپتاپ در همان مراحل ابتدایی دچار مشکل شود. برای مثال، دستگاه ممکن است روشن نشود، روشن شود اما سریع خاموش شود، فن رفتار غیرعادی داشته باشد یا کیبورد بهدرستی عمل نکند. این موضوع نشان میدهد که I/O در ظاهر یک چیپ کوچک است، اما در عملکرد کلی لپتاپ نقش قابلتوجهی دارد.
از نظر تعمیرات لپتاپ، میکروکنترلر I/O یکی از قطعاتی است که هنگام بروز مشکلاتی مانند روشن نشدن دستگاه، اختلال در دکمه پاور، خرابی کیبورد یا ایرادهای مرتبط با فن و شارژر مورد بررسی قرار میگیرد. البته هر یک از این علائم الزاماً به معنی خرابی قطعی I/O نیستند؛ زیرا قطعات دیگری مانند بایوس، مدار پاور، باتری، شارژر یا خود مادربرد نیز میتوانند علائم مشابهی ایجاد کنند. با این حال، به دلیل نقش مرکزی میکروکنترلر I/O در مدیریت ورودیها و خروجیها، این قطعه همیشه یکی از گزینههای مهم در عیبیابی تخصصی محسوب میشود.
در نتیجه، اهمیت I/O را میتوان در یک جمله خلاصه کرد: میکروکنترلر I/O یکی از قطعات کلیدی مادربرد است که به لپتاپ کمک میکند فرمانهای ورودی را دریافت کرده و پاسخهای مناسب را به بخشهای مختلف ارسال کند. بدون عملکرد صحیح این قطعه، هماهنگی میان برخی بخشهای مهم دستگاه مختل میشود و لپتاپ ممکن است با مشکلات جدی در روشن شدن، کنترل قطعات جانبی یا عملکرد پایدار روبهرو شود.
چیپ I/O در کجای لپتاپ قرار دارد؟
برای شناخت بهتر میکروکنترلر I/O، لازم است ابتدا بدانیم این قطعه در کدام بخش از لپتاپ قرار گرفته است و چرا محل قرارگیری آن اهمیت دارد. برخلاف قطعاتی مانند رم، هارد یا باتری که کاربر عادی میتواند آنها را راحتتر شناسایی کند، I/O جزو قطعات تخصصی مادربرد به شمار میآید و معمولاً تشخیص آن بدون آشنایی با ساختار برد آسان نیست. این چیپ روی مادربرد نصب میشود و بخشی از مدار کنترلی دستگاه را تشکیل میدهد؛ به همین دلیل، دسترسی مستقیم به آن معمولاً تنها پس از باز کردن لپتاپ و بررسی دقیق برد اصلی امکانپذیر است.
محل قرارگیری میکروکنترلر I/O در همه لپتاپها کاملاً یکسان نیست، زیرا طراحی مادربرد در برندها و مدلهای مختلف تفاوت دارد. با این حال، این قطعه معمولاً در یکی از بخشهای مرکزی یا نیمهمرکزی مادربرد قرار میگیرد؛ جایی که بتواند با مدار پاور، کیبورد، فن و دیگر بخشهای کنترلی دستگاه در ارتباط باشد. به همین دلیل، در تعمیرات تخصصی مادربرد، شناسایی صحیح موقعیت I/O اهمیت زیادی دارد، زیرا بررسی عملکرد این چیپ یکی از مراحل مهم در عیبیابی مشکلاتی مانند روشن نشدن لپتاپ یا اختلال در بخشهای کنترلی محسوب میشود.
محل قرارگیری I/O روی مادربرد
میکروکنترلر I/O بهصورت مستقیم روی مادربرد لحیم میشود و مانند قطعات قابلتعویضی نظیر رم یا حافظه ذخیرهسازی، در یک اسلات یا سوکت جداگانه قرار ندارد. این موضوع به این معناست که I/O بخشی ثابت از ساختار برد اصلی لپتاپ است و برای دسترسی به آن باید دستگاه باز شود و مادربرد بهطور کامل یا نیمهکامل مورد بررسی قرار گیرد.
در بسیاری از لپتاپها، چیپ I/O در نزدیکی بخشهایی قرار میگیرد که با عملکردهای کنترلی و ورودی/خروجی در ارتباط هستند. برای مثال، این قطعه ممکن است در نزدیکی مدار پاور، اطراف کانکتور کیبورد، یا در ناحیهای از مادربرد قرار داشته باشد که ارتباط نزدیکی با مدارهای فرماندهی دارد. البته این موقعیت در مدلهای مختلف متفاوت است و هیچ محل کاملاً ثابتی برای همه مادربردها وجود ندارد.
از نظر ظاهری، میکروکنترلر I/O معمولاً بهصورت یک چیپ سیاهرنگ با پایههای متعدد روی برد دیده میشود و در اغلب موارد نام یا کد فنی شرکت سازنده روی آن درج شده است. همین کدها هستند که به تعمیرکار کمک میکنند نوع دقیق I/O را شناسایی کند. در برخی مدلها، این قطعه در کنار چیپهای کنترلی دیگر قرار دارد و به همین دلیل ممکن است برای افراد غیرمتخصص با سایر بخشهای مادربرد اشتباه گرفته شود.
بهطور کلی، اگرچه محل دقیق I/O از یک لپتاپ به لپتاپ دیگر تغییر میکند، اما اصل موضوع ثابت است: میکروکنترلر I/O همیشه روی مادربرد قرار دارد و بخشی از مدارهای اصلی کنترلی دستگاه محسوب میشود. به همین دلیل، هرگونه بررسی، تست یا تعویض این قطعه باید با شناخت دقیق ساختار برد انجام شود.
آیا کاربر عادی میتواند این قطعه را تشخیص دهد؟
در بیشتر موارد، پاسخ این پرسش منفی است. کاربر عادی معمولاً نمیتواند میکروکنترلر I/O را بهراحتی روی مادربرد تشخیص دهد، مگر آنکه تجربه قبلی در باز کردن لپتاپ، آشنایی با قطعات الکترونیکی و شناخت نسبی از ساختار مادربرد داشته باشد. دلیل این موضوع آن است که I/O از نظر ظاهری شباهت زیادی به بسیاری از چیپهای دیگر مادربرد دارد و برخلاف قطعاتی مانند فن، باتری، رم یا SSD، بهصورت واضح و قابلتشخیص برای همه کاربران قابل مشاهده نیست.
حتی اگر کاربر لپتاپ را باز کند و مادربرد را در برابر خود ببیند، باز هم تشخیص دقیق چیپ I/O بدون داشتن دانش فنی کار سادهای نخواهد بود. روی مادربرد دهها قطعه الکترونیکی با اندازهها و شکلهای نسبتاً مشابه وجود دارد و تنها با نگاه ظاهری نمیتوان عملکرد هر کدام را مشخص کرد. در این شرایط، تعمیرکاران معمولاً با استفاده از شماتیک مادربرد، بردویو، کد قطعه و تجربه عملی موقعیت میکروکنترلر I/O را شناسایی میکنند.
نکته مهم این است که تلاش برای تشخیص یا دستکاری I/O بدون دانش تخصصی میتواند به آسیب بیشتر مادربرد منجر شود. چون این چیپ یکی از قطعات حساس و لحیمشده روی برد است و هرگونه فشار، حرارت نامناسب یا اتصال اشتباه ممکن است مشکلات جدیتری ایجاد کند. به همین دلیل، اگر کاربری به خرابی میکروکنترلر I/O مشکوک باشد، بهترین راه این است که دستگاه را برای بررسی به تعمیرکار متخصص مادربرد بسپارد.
در نتیجه، میتوان گفت که I/O اگرچه قطعهای مهم در لپتاپ است، اما شناسایی آن معمولاً در حوزه کاربر عادی قرار نمیگیرد. تشخیص دقیق میکروکنترلر I/O بیشتر یک کار فنی و تخصصی است و برای انجام درست آن باید هم محل قرارگیری چیپ و هم نقش آن در مدار مادربرد بهخوبی شناخته شود.

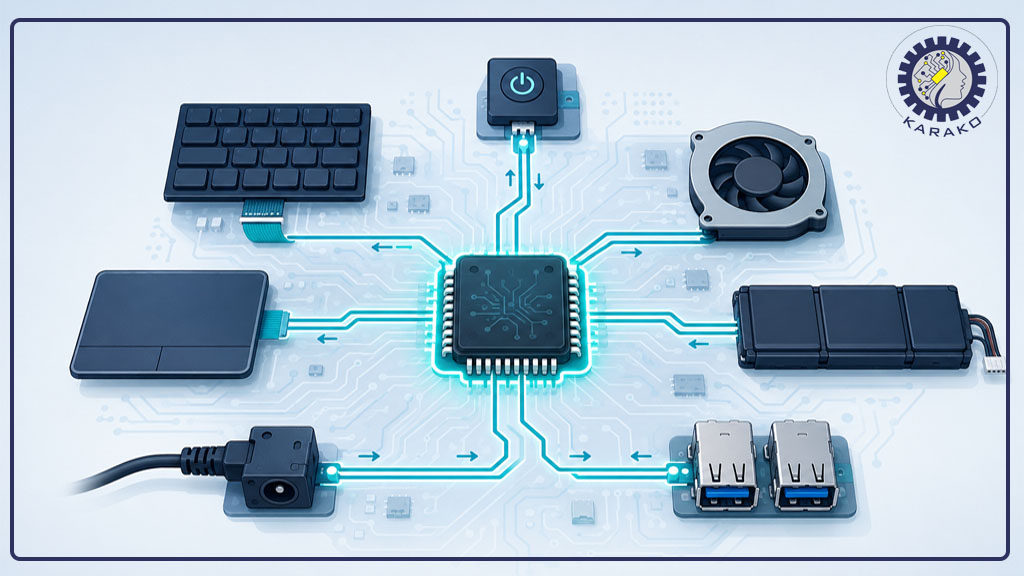

نقش میکروکنترلر I/O در عملکرد لپتاپ
میکروکنترلر I/O یکی از قطعات کنترلی مهم روی مادربرد لپتاپ است که در مدیریت بخشی از فرمانهای ورودی و خروجی دستگاه نقش دارد. این چیپ بهتنهایی مسئول اجرای همه فرایندهای لپتاپ نیست، اما در بسیاری از عملکردهای پایه و حیاتی سیستم دخالت دارد. به بیان ساده، I/O مانند یک واحد هماهنگکننده عمل میکند که برخی سیگنالها و فرمانهای مهم را دریافت، بررسی و به بخشهای مرتبط منتقل میکند.
در لپتاپ، قطعات مختلفی مانند دکمه پاور، کیبورد، فن، مدار شارژ، باتری و بخشهایی از مدار پاور نیازمند ارتباط دقیق و منظم با مادربرد هستند. میکروکنترلر I/O در بسیاری از مدلها، در این ارتباط نقش واسطه یا کنترلکننده دارد. به همین دلیل، اگر این چیپ دچار اختلال شود، ممکن است لپتاپ با مشکلاتی مانند روشن نشدن، کار نکردن دکمه پاور، از کار افتادن بخشی از کیبورد، چرخش غیرعادی فن یا اختلال در شناسایی شارژر و باتری روبهرو شود.
البته باید توجه داشت که هر مشکلی در این بخشها الزاماً به معنی خرابی I/O نیست. برای مثال، روشن نشدن لپتاپ میتواند به آداپتور، مدار پاور، بایوس، پردازنده، رم یا حتی اتصال کوتاه در مادربرد مربوط باشد. با این حال، از آنجا که میکروکنترلر I/O در مسیر بسیاری از فرمانهای کنترلی قرار دارد، بررسی سلامت آن در عیبیابی تخصصی مادربرد اهمیت زیادی دارد.
نقش I/O در روشن شدن لپتاپ
یکی از مهمترین وظایف I/O در بسیاری از لپتاپها، مشارکت در فرایند روشن شدن دستگاه است. زمانی که کاربر دکمه پاور را فشار میدهد، این فرمان باید به شکل یک سیگنال الکترونیکی به مدارهای مربوطه منتقل شود تا روند روشن شدن سیستم آغاز گردد. در این میان، میکروکنترلر I/O میتواند نقش مهمی در دریافت یا مدیریت این فرمان داشته باشد.
در حالت عادی، پس از فشردن دکمه پاور، سیگنال مربوط به روشن شدن دستگاه از مسیر مشخصی روی مادربرد عبور میکند. بسته به طراحی برد، این سیگنال ممکن است توسط I/O بررسی شود و سپس فرمان لازم برای فعال شدن مدارهای پاور صادر گردد. اگر این روند بهدرستی انجام شود، ولتاژهای اصلی مادربرد فعال میشوند و سایر قطعات مانند پردازنده، رم، چیپ گرافیک و بخشهای دیگر وارد مرحله راهاندازی میشوند.
خرابی میکروکنترلر I/O میتواند باعث شود لپتاپ هیچ واکنشی به فشردن دکمه پاور نشان ندهد. در برخی موارد نیز ممکن است چراغ پاور روشن شود اما دستگاه بهطور کامل راهاندازی نشود. البته همانطور که گفته شد، چنین علائمی همیشه به معنی خرابی قطعی I/O نیستند و باید مدار پاور، بایوس، شارژر، باتری و سایر بخشهای مرتبط نیز بررسی شوند.
بهطور خلاصه، I/O در فرایند روشن شدن لپتاپ میتواند یکی از قطعات کلیدی باشد؛ زیرا بخشی از فرمانهای اولیه دستگاه از مسیرهای کنترلی مرتبط با این چیپ عبور میکنند.
ارتباط I/O با دکمه پاور
دکمه پاور در ظاهر یک کلید ساده است، اما فرمانی که از آن صادر میشود، یکی از مهمترین سیگنالهای کنترلی لپتاپ محسوب میشود. هنگامی که کاربر دکمه پاور را فشار میدهد، این عمل باعث ایجاد یا تغییر یک سیگنال الکتریکی در مدار میشود. این سیگنال باید توسط بخشهای کنترلی مادربرد تشخیص داده شود تا دستگاه بتواند وارد فرایند روشن شدن شود.
در بسیاری از مادربردها، میکروکنترلر I/O با مسیر سیگنال پاور در ارتباط است. یعنی ممکن است فرمان ارسالشده از دکمه پاور به این چیپ برسد یا از طریق مدارهای وابسته به آن مدیریت شود. اگر I/O این فرمان را بهدرستی دریافت یا پردازش نکند، لپتاپ ممکن است با فشردن دکمه پاور روشن نشود یا واکنش ناقصی نشان دهد.
گاهی نیز مشکل از خود دکمه پاور، فلت پاور، کانکتور، مسیر مدار یا قطعات اطراف آن است، نه از میکروکنترلر I/O. به همین دلیل در تعمیرات تخصصی، تعمیرکار ابتدا مسیر دکمه پاور را بررسی میکند و سپس در صورت نیاز، عملکرد I/O را مورد ارزیابی قرار میدهد. این کار معمولاً با استفاده از مولتیمتر، نقشه شماتیک، بردویو و تجربه عملی انجام میشود.
بنابراین، ارتباط I/O با دکمه پاور یکی از دلایلی است که باعث میشود این چیپ در عیبیابی مشکل روشن نشدن لپتاپ اهمیت زیادی داشته باشد.
ارتباط I/O با کیبورد
یکی دیگر از بخشهایی که میتواند با میکروکنترلر I/O در ارتباط باشد، کیبورد لپتاپ است. کیبورد بهعنوان یکی از اصلیترین ابزارهای ورودی، باید فرمانهای کاربر را به مادربرد منتقل کند. زمانی که کاربر یک کلید را فشار میدهد، سیگنال مربوط به آن کلید از طریق فلت کیبورد و مدارهای ارتباطی به بخشهای کنترلی سیستم ارسال میشود.
در بسیاری از لپتاپها، I/O در مدیریت یا دریافت بخشی از سیگنالهای مربوط به کیبورد نقش دارد. به همین دلیل، خرابی این چیپ یا اختلال در مسیرهای مرتبط با آن میتواند باعث بروز مشکلاتی مانند کار نکردن کامل کیبورد، از کار افتادن تعدادی از کلیدها، عملکرد اشتباه برخی کلیدها یا تأخیر در پاسخگویی کیبورد شود.
البته خرابی کیبورد همیشه به میکروکنترلر I/O مربوط نیست. در بسیاری از موارد، مشکل میتواند از خود کیبورد، فلت اتصال، کانکتور کیبورد، آلودگی، رطوبتخوردگی یا آسیب فیزیکی باشد. به همین دلیل، پیش از آنکه خرابی I/O مطرح شود، معمولاً قطعات سادهتر و قابلدسترستر بررسی میشوند.
نکته مهم این است که اگر کیبورد سالم باشد، فلت و کانکتور نیز مشکلی نداشته باشند، اما همچنان فرمانهای کیبورد بهدرستی شناسایی نشوند، در آن صورت بررسی مسیر ارتباطی کیبورد با میکروکنترلر I/O میتواند یکی از مراحل مهم عیبیابی باشد.
ارتباط I/O با فن لپتاپ
فن لپتاپ یکی از قطعات مهم در سیستم خنککننده دستگاه است و وظیفه دارد گرمای تولیدشده توسط پردازنده، چیپ گرافیک و سایر قطعات را کاهش دهد. کنترل عملکرد فن معمولاً بر اساس دمای قطعات داخلی انجام میشود. در این فرایند، سنسورهای دما، مدارهای کنترلی، بایوس و در برخی طراحیها میکروکنترلر I/O نقش دارند.
I/O میتواند در مدیریت یا انتقال فرمانهای مربوط به عملکرد فن دخالت داشته باشد. برای مثال، در برخی لپتاپها، اطلاعات دمایی یا فرمانهای کنترلی از طریق مسیرهایی عبور میکنند که با میکروکنترلر I/O مرتبط هستند. در نتیجه، اگر این چیپ یا مدارهای وابسته به آن دچار مشکل شوند، فن ممکن است رفتار غیرعادی نشان دهد.
از جمله نشانههای احتمالی اختلال در این بخش میتوان به روشن نشدن فن، چرخش مداوم فن با دور بالا، تغییر نکردن سرعت فن متناسب با دما یا خاموش شدن ناگهانی لپتاپ بر اثر افزایش حرارت اشاره کرد. البته این علائم میتوانند دلایل دیگری نیز داشته باشند؛ مانند خرابی خود فن، گرفتگی مسیر خروجی هوا، خشک شدن خمیر سیلیکون، خرابی سنسور دما یا ایراد در بایوس.
به همین دلیل، ارتباط I/O با فن لپتاپ باید در کنار سایر عوامل بررسی شود. در عیبیابی حرفهای، تعمیرکار ابتدا وضعیت فیزیکی فن، مسیر تغذیه، فرمان کنترل سرعت و سنسورهای حرارتی را بررسی میکند و سپس در صورت وجود شواهد کافی، عملکرد میکروکنترلر I/O را نیز مورد توجه قرار میدهد.
ارتباط I/O با باتری و شارژر
باتری و شارژر از مهمترین بخشهای تغذیه لپتاپ هستند و عملکرد صحیح آنها برای روشن شدن، شارژ شدن و پایداری دستگاه ضروری است. در لپتاپ، ارتباط میان شارژر، باتری، مدار شارژ و مادربرد توسط چندین قطعه و مسیر الکترونیکی کنترل میشود. در برخی مدلها، میکروکنترلر I/O نیز میتواند در بخشی از این فرایند نقش داشته باشد.
زمانی که شارژر به لپتاپ متصل میشود، دستگاه باید بتواند وجود آداپتور را تشخیص دهد، وضعیت ولتاژ ورودی را بررسی کند و در صورت مناسب بودن شرایط، امکان روشن شدن یا شارژ باتری را فراهم سازد. در این میان، I/O ممکن است در مدیریت برخی سیگنالهای کنترلی یا تبادل اطلاعات با بخشهای مربوط به توان و شارژ مشارکت داشته باشد.
اختلال در عملکرد میکروکنترلر I/O یا مدارهای مرتبط با آن میتواند در برخی موارد باعث بروز مشکلاتی مانند شناسایی نشدن شارژر، شارژ نشدن باتری، روشن نشدن دستگاه با باتری، روشن نشدن دستگاه با آداپتور یا قطع و وصل شدن وضعیت شارژ شود. با این حال، این علائم نیز بهتنهایی برای تشخیص خرابی I/O کافی نیستند.
در بسیاری از موارد، مشکل شارژ نشدن لپتاپ به خرابی آداپتور، سوکت شارژ، باتری، آیسی شارژ، ماسفتهای مدار پاور یا مسیرهای تغذیه مربوط است. بنابراین، بررسی میکروکنترلر I/O معمولاً زمانی انجام میشود که قطعات اصلی مدار شارژ و مسیرهای ورودی برق تست شده باشند و همچنان ایراد در بخش کنترلی دستگاه مشاهده شود.
در نتیجه، میتوان گفت که I/O در برخی طراحیها با مدیریت وضعیت باتری و شارژر ارتباط دارد، اما تشخیص نقش دقیق آن نیازمند بررسی تخصصی مادربرد و شناخت کامل مدار همان مدل لپتاپ است.
چرا خرابی I/O میتواند باعث روشن نشدن لپتاپ شود؟
روشن شدن لپتاپ یک فرایند ساده و مستقیم نیست؛ بلکه نتیجه هماهنگی دقیق چندین بخش مختلف روی مادربرد است. زمانی که کاربر دکمه پاور را فشار میدهد، تنها یک کلید فیزیکی فعال نمیشود، بلکه مجموعهای از سیگنالهای الکترونیکی در مدار پاور، مدارهای کنترلی، بایوس و برخی چیپهای مدیریتی به جریان میافتند. در بسیاری از لپتاپها، میکروکنترلر I/O یکی از قطعاتی است که در این فرایند نقش مهمی دارد.
I/O میتواند بخشی از مسیر دریافت، بررسی یا انتقال فرمان روشن شدن دستگاه باشد. به همین دلیل، اگر این چیپ دچار خرابی شود یا نتواند سیگنالهای لازم را بهدرستی مدیریت کند، ممکن است لپتاپ حتی با وجود سالم بودن ظاهری شارژر، باتری و دکمه پاور روشن نشود. در چنین شرایطی، کاربر معمولاً با دستگاهی روبهرو میشود که هیچ واکنشی نشان نمیدهد یا تنها علائم محدودی مانند روشن شدن چراغ شارژ، چشمک زدن LED یا چرخش کوتاه فن مشاهده میشود.
خرابی میکروکنترلر I/O میتواند باعث توقف فرایند روشن شدن در همان مراحل ابتدایی شود. چون این قطعه در برخی طراحیها وظیفه دارد بخشی از فرمانهای کنترلی اولیه را مدیریت کند و در صورت اختلال، فرمان پاور بهدرستی به مدارهای بعدی منتقل نمیشود. بنابراین، یکی از دلایلی که در عیبیابی تخصصی مشکل روشن نشدن لپتاپ بررسی میشود، سلامت I/O و مسیرهای مرتبط با آن است.
البته باید تأکید کرد که روشن نشدن لپتاپ همیشه به معنی خرابی I/O نیست. این مشکل میتواند به عوامل مختلفی مانند خرابی آداپتور، باتری، سوکت شارژ، آیسی شارژ، مدار پاور، بایوس، رم، پردازنده یا اتصال کوتاه روی مادربرد مربوط باشد. با این حال، وقتی مسیرهای اصلی تغذیه و قطعات سادهتر بررسی میشوند و مشکل همچنان باقی میماند، بررسی میکروکنترلر I/O اهمیت بیشتری پیدا میکند.
نقش I/O در شروع به کار دستگاه
برای روشن شدن لپتاپ، ابتدا باید فرمان پاور بهدرستی در مدار شناسایی شود. این فرمان معمولاً از دکمه پاور آغاز میشود و از طریق مسیرهای مشخصی روی مادربرد به بخشهای کنترلی میرسد. در بسیاری از مدلها، میکروکنترلر I/O در همین مرحله اولیه نقش دارد و میتواند فرمان روشن شدن را دریافت یا در مدیریت آن مشارکت کند.
زمانی که دکمه پاور فشرده میشود، مادربرد باید تشخیص دهد که کاربر قصد روشن کردن دستگاه را دارد. سپس مدارهای لازم برای فعال شدن ولتاژهای اصلی آماده میشوند. این ولتاژها برای راهاندازی قطعاتی مانند پردازنده، رم، چیپ گرافیک، حافظه ذخیرهسازی و سایر بخشهای سیستم ضروری هستند. اگر I/O در این زنجیره کنترلی قرار داشته باشد، عملکرد صحیح آن برای آغاز فرایند روشن شدن بسیار مهم خواهد بود.
در برخی لپتاپها، میکروکنترلر I/O با مدارهای آمادهبهکار یا همان بخشهایی که حتی قبل از روشن شدن کامل دستگاه فعال هستند ارتباط دارد. این بخشها وظیفه دارند وضعیت دکمه پاور، باتری، شارژر و برخی سیگنالهای پایه را بررسی کنند. اگر این چیپ بهدرستی کار نکند، ممکن است فرمان شروع به کار صادر نشود و لپتاپ در همان حالت خاموش باقی بماند.
به بیان ساده، I/O میتواند یکی از قطعاتی باشد که به مادربرد اعلام میکند «زمان روشن شدن دستگاه فرا رسیده است». اگر این اعلام بهدرستی انجام نشود، سایر بخشهای لپتاپ نیز وارد مرحله راهاندازی نمیشوند. به همین دلیل، در بسیاری از موارد تخصصی، خرابی میکروکنترلر I/O یکی از احتمالات مهم در مشکل روشن نشدن دستگاه محسوب میشود.
وقتی فرمان پاور درست منتقل نمیشود چه اتفاقی میافتد؟
اگر فرمان پاور بهدرستی از دکمه پاور به بخشهای کنترلی مادربرد منتقل نشود، فرایند روشن شدن لپتاپ ناقص یا کاملاً متوقف میشود. در حالت طبیعی، فشار دادن دکمه پاور باید باعث تغییر وضعیت در مدار شود و این تغییر توسط بخشهای مدیریتی مادربرد تشخیص داده شود. اما اگر در مسیر انتقال این فرمان، اختلالی وجود داشته باشد، دستگاه ممکن است هیچ واکنشی نشان ندهد.
در چنین وضعیتی، چند حالت مختلف ممکن است رخ دهد. گاهی لپتاپ کاملاً بیجان به نظر میرسد؛ یعنی نه چراغی روشن میشود، نه فن حرکت میکند و نه صدایی از دستگاه شنیده میشود. در برخی موارد، چراغ پاور یا چراغ شارژ برای لحظهای روشن میشود اما سیستم وارد مرحله بوت نمیشود. گاهی نیز فن برای چند ثانیه میچرخد و سپس دستگاه خاموش میشود. این رفتارها میتوانند نشانهای از اختلال در مسیر فرمان پاور، مدار پاور یا قطعات کنترلی مانند میکروکنترلر I/O باشند.
اگر I/O نتواند فرمان پاور را بهدرستی دریافت کند، ممکن است اصلاً دستور فعال شدن مراحل بعدی صادر نشود. از طرف دیگر، اگر این چیپ فرمان را دریافت کند اما در پردازش یا انتقال آن دچار مشکل باشد، ممکن است برخی بخشها بهصورت ناقص فعال شوند و دستگاه به مرحله روشن شدن کامل نرسد. به همین دلیل است که خرابی میکروکنترلر I/O گاهی با علائمی شبیه خرابی مدار پاور یا بایوس دیده میشود.
البته اختلال در انتقال فرمان پاور فقط به I/O محدود نمیشود. خرابی دکمه پاور، قطعی فلت پاور، آسیبدیدگی کانکتور، خرابی مقاومتها یا خازنهای مسیر، اتصال کوتاه در مدار و حتی مشکل در بایوس نیز میتوانند باعث شوند فرمان روشن شدن درست منتقل نشود. بنابراین، تعمیرکار متخصص برای تشخیص دقیق، مسیر فرمان پاور را مرحلهبهمرحله بررسی میکند و تنها بر اساس یک علامت، خرابی I/O را قطعی اعلام نمیکند.
تفاوت مشکل I/O با خرابی ساده باتری یا شارژر
یکی از چالشهای مهم در تشخیص خرابی I/O این است که علائم آن میتواند با مشکلات سادهتری مانند خرابی باتری یا شارژر شباهت داشته باشد. برای مثال، وقتی لپتاپ روشن نمیشود، بسیاری از کاربران ابتدا تصور میکنند که باتری خالی شده یا شارژر خراب است. این تصور در بسیاری از موارد درست است، اما همیشه علت اصلی مشکل نیست.
خرابی شارژر معمولاً باعث میشود لپتاپ برق ورودی مناسب دریافت نکند. در این حالت، ممکن است چراغ شارژ روشن نشود، باتری شارژ نگیرد یا دستگاه فقط با باتری روشن شود. خرابی باتری نیز معمولاً باعث میشود لپتاپ بدون اتصال به شارژر روشن نشود یا شارژ را نگه ندارد. این نوع مشکلات در بسیاری از موارد با تست یک شارژر سالم، بررسی سوکت شارژ یا خارج کردن باتری قابل ارزیابی اولیه هستند.
اما مشکل میکروکنترلر I/O معمولاً به بخش کنترلی مادربرد مربوط است، نه صرفاً منبع تأمین برق. یعنی ممکن است شارژر سالم باشد، باتری نیز مشکل اصلی نباشد و حتی ولتاژهای اولیه روی برد وجود داشته باشند، اما لپتاپ همچنان روشن نشود؛ چون فرمان پاور بهدرستی مدیریت یا منتقل نمیشود. در چنین حالتی، دستگاه برق دارد، اما هماهنگی لازم برای شروع به کار انجام نمیشود.
به زبان ساده، در خرابی باتری یا شارژر معمولاً مشکل از «رسیدن انرژی» به لپتاپ است؛ اما در خرابی I/O مشکل میتواند از «مدیریت فرمان روشن شدن» باشد. همین تفاوت باعث میشود تشخیص خرابی میکروکنترلر I/O نسبت به تعویض ساده شارژر یا باتری پیچیدهتر باشد و نیاز به بررسی تخصصی مادربرد داشته باشد.
از نظر کاربر عادی، بهترین راه این است که ابتدا موارد سادهتر بررسی شوند؛ مانند تست شارژر، بررسی چراغ شارژ، امتحان کردن پریز برق دیگر، جدا کردن باتری در مدلهای قابلجداسازی و بررسی ظاهری سوکت شارژ. اگر با وجود سالم بودن این بخشها، لپتاپ همچنان روشن نشود، احتمال وجود مشکل در مدار پاور، بایوس یا میکروکنترلر I/O مطرح میشود و در این مرحله باید دستگاه توسط تعمیرکار متخصص بررسی شود.
علائم خرابی میکروکنترلر I/O در لپتاپ
خرابی میکروکنترلر I/O میتواند با نشانههای مختلفی در لپتاپ ظاهر شود؛ زیرا این قطعه در بسیاری از عملکردهای کنترلی دستگاه نقش دارد. از روشن شدن لپتاپ گرفته تا مدیریت بخشی از فرمانهای کیبورد، کنترل فن، تشخیص وضعیت شارژر و ارتباط با مدارهای پاور، همگی میتوانند بهصورت مستقیم یا غیرمستقیم با عملکرد I/O در ارتباط باشند. به همین دلیل، زمانی که این چیپ دچار اختلال میشود، علائم آن ممکن است در بخشهای مختلف دستگاه دیده شود.
با این حال، باید به یک نکته مهم توجه داشت: هیچکدام از علائم خرابی میکروکنترلر I/O بهتنهایی برای تشخیص قطعی کافی نیستند. برای مثال، روشن نشدن لپتاپ میتواند به خرابی شارژر، باتری، مدار پاور، بایوس، رم، پردازنده یا حتی اتصال کوتاه روی مادربرد مربوط باشد. همچنین کار نکردن کیبورد همیشه به معنی خرابی I/O نیست و ممکن است از خود کیبورد، فلت، کانکتور یا آسیبدیدگی مسیرهای ارتباطی باشد.
بنابراین، علائمی که در ادامه بررسی میشوند، بیشتر بهعنوان نشانههای احتمالی خرابی میکروکنترلر I/O مطرح هستند. تشخیص نهایی این ایراد باید توسط تعمیرکار متخصص و با استفاده از ابزارهایی مانند مولتیمتر، منبع تغذیه، پروگرامر، شماتیک مادربرد و بردویو انجام شود.
لپتاپ روشن نمیشود
یکی از مهمترین علائمی که میتواند در خرابی میکروکنترلر I/O مشاهده شود، روشن نشدن کامل لپتاپ است. در این حالت، کاربر دکمه پاور را فشار میدهد اما دستگاه هیچ واکنش مشخصی نشان نمیدهد. ممکن است چراغ پاور روشن نشود، فن حرکت نکند، صفحهنمایش کاملاً خاموش بماند و هیچ نشانهای از شروع به کار سیستم دیده نشود.
علت ارتباط این مشکل با I/O به نقش این چیپ در مسیر فرمان پاور برمیگردد. در بسیاری از لپتاپها، وقتی دکمه پاور فشرده میشود، سیگنال مربوط به روشن شدن باید توسط بخشهای کنترلی مادربرد شناسایی و مدیریت شود. اگر میکروکنترلر I/O در این مسیر نقش داشته باشد و دچار خرابی شود، ممکن است فرمان روشن شدن بهدرستی دریافت یا منتقل نشود. در نتیجه، لپتاپ حتی با وجود اتصال شارژر سالم نیز روشن نمیشود.
البته این علامت بهتنهایی برای تشخیص خرابی I/O کافی نیست. پیش از بررسی این چیپ، باید موارد سادهتر و رایجتر مانند سلامت شارژر، باتری، سوکت شارژ، دکمه پاور، مدار پاور و وجود اتصال کوتاه روی مادربرد بررسی شوند. تنها زمانی که این بخشها سالم باشند و همچنان فرمان روشن شدن بهدرستی اجرا نشود، احتمال خرابی میکروکنترلر I/O جدیتر مطرح میشود.
لپتاپ روشن میشود اما سریع خاموش میشود
گاهی لپتاپ با فشردن دکمه پاور برای چند لحظه روشن میشود، اما پیش از آنکه وارد مرحله بوت یا نمایش تصویر شود، دوباره خاموش میگردد. در این حالت ممکن است چراغ پاور روشن شود، فن برای چند ثانیه بچرخد یا صدای کوتاهی از دستگاه شنیده شود؛ اما سیستم بهصورت پایدار روشن نمیماند. این وضعیت میتواند یکی از نشانههای احتمالی اختلال در مدارهای کنترلی، از جمله میکروکنترلر I/O باشد.
در فرایند روشن شدن لپتاپ، چندین مرحله باید بهترتیب و با هماهنگی دقیق انجام شوند. ابتدا فرمان پاور شناسایی میشود، سپس ولتاژهای اولیه و اصلی فعال میگردند و در ادامه بخشهایی مانند پردازنده، رم، بایوس و گرافیک وارد چرخه راهاندازی میشوند. اگر I/O در مدیریت سیگنالهای اولیه یا هماهنگی برخی فرمانها دچار مشکل باشد، ممکن است دستگاه روشن شود اما نتواند این فرایند را ادامه دهد و در نتیجه خاموش شود.
البته خاموش شدن سریع لپتاپ میتواند دلایل متعددی داشته باشد. خرابی مدار پاور، اتصال کوتاه، مشکل بایوس، ایراد در رم، خرابی پردازنده، داغی بیش از حد، خرابی فن یا حتی آسیبدیدگی چیپ گرافیک نیز ممکن است چنین رفتاری ایجاد کنند. به همین دلیل، تعمیرکار متخصص معمولاً ابتدا مصرف جریان دستگاه، ولتاژهای اصلی، وضعیت بایوس و سلامت قطعات پایه را بررسی میکند و سپس احتمال خرابی میکروکنترلر I/O را مورد ارزیابی قرار میدهد.
فن لپتاپ درست کار نمیکند
عملکرد غیرعادی فن نیز میتواند در برخی موارد با خرابی میکروکنترلر I/O ارتباط داشته باشد. فن لپتاپ وظیفه دارد دمای قطعات داخلی را کنترل کند و بر اساس میزان حرارت، سرعت چرخش خود را تغییر دهد. این فرایند معمولاً با همکاری سنسورهای دما، بایوس، مدارهای کنترلی و در برخی طراحیها I/O انجام میشود.
اگر میکروکنترلر I/O یا مسیرهای مرتبط با کنترل فن دچار اختلال شوند، ممکن است فن رفتار طبیعی نداشته باشد. برای مثال، فن ممکن است اصلاً روشن نشود، همیشه با دور بالا کار کند، سرعت آن متناسب با دمای دستگاه تغییر نکند یا بهصورت مقطعی قطع و وصل شود. در برخی موارد نیز خرابی در این بخش میتواند باعث افزایش دمای لپتاپ و خاموش شدن ناگهانی دستگاه شود.
با این حال، نباید هر مشکل مربوط به فن را مستقیماً به خرابی I/O نسبت داد. خرابی خود فن، گرفتگی گردوغبار، خشک شدن خمیر سیلیکون، خرابی سنسور دما، مشکل بایوس یا قطع شدن مسیر تغذیه فن نیز میتوانند باعث عملکرد غیرعادی سیستم خنککننده شوند. بنابراین، در عیبیابی اصولی، ابتدا باید وضعیت فیزیکی فن، مسیرهای تغذیه، کانکتور فن و دمای قطعات بررسی شود. اگر این بخشها سالم باشند، بررسی نقش میکروکنترلر I/O در کنترل فن منطقیتر خواهد بود.
کیبورد یا بعضی کلیدها از کار افتادهاند
از کار افتادن کامل کیبورد یا خرابی تعدادی از کلیدها، یکی دیگر از نشانههایی است که ممکن است در برخی موارد به میکروکنترلر I/O مربوط باشد. کیبورد لپتاپ بهعنوان یک ابزار ورودی، فرمانهای کاربر را از طریق فلت و کانکتور به مادربرد منتقل میکند. در بسیاری از طراحیها، بخشی از پردازش یا مدیریت این فرمانها میتواند با I/O در ارتباط باشد.
وقتی میکروکنترلر I/O یا مسیرهای مربوط به کیبورد دچار مشکل شوند، ممکن است کاربر با علائمی مانند کار نکردن کامل کیبورد، از کار افتادن چند کلید مشخص، تایپ اشتباه برخی حروف، تأخیر در پاسخدهی کلیدها یا عمل کردن تصادفی کلیدها روبهرو شود. در برخی موارد، کیبورد خارجی USB ممکن است بهدرستی کار کند، اما کیبورد داخلی لپتاپ همچنان دچار مشکل باشد.
با وجود این، خرابی کیبورد معمولاً دلایل سادهتری نیز دارد. رطوبتخوردگی، ضربه، فرسودگی کلیدها، خرابی فلت کیبورد، شل شدن کانکتور یا آلودگی داخلی میتواند باعث از کار افتادن کلیدها شود. بنابراین، پیش از مطرح کردن خرابی I/O، باید خود کیبورد و مسیر اتصال آن بررسی شوند. اگر کیبورد سالم باشد و فلت و کانکتور نیز مشکلی نداشته باشند، احتمال اختلال در مسیرهای مادربرد یا میکروکنترلر I/O بیشتر میشود.
لپتاپ با شارژر یا باتری رفتار غیرعادی دارد
رفتار غیرعادی لپتاپ هنگام اتصال شارژر یا استفاده از باتری نیز میتواند یکی از نشانههای احتمالی مشکل در بخشهای کنترلی دستگاه باشد. در برخی مدلها، میکروکنترلر I/O میتواند با مدارهای مربوط به تشخیص شارژر، وضعیت باتری یا برخی سیگنالهای مدیریت توان در ارتباط باشد. به همین دلیل، خرابی I/O ممکن است در مواردی باعث شود لپتاپ رفتار ناپایداری در برابر شارژر یا باتری نشان دهد.
برای مثال، ممکن است لپتاپ شارژر را تشخیص ندهد، چراغ شارژ روشن نشود، دستگاه فقط با شارژر روشن شود اما با باتری کار نکند، یا برعکس، با باتری روشن شود اما هنگام اتصال آداپتور رفتار غیرعادی داشته باشد. گاهی نیز وضعیت شارژ بهصورت قطع و وصل نمایش داده میشود یا باتری با وجود سالم بودن ظاهری، بهدرستی شارژ نمیشود.
البته این علائم در بسیاری از موارد به خرابی میکروکنترلر I/O مربوط نیستند و میتوانند از آداپتور، سوکت شارژ، باتری، آیسی شارژ، ماسفتهای مدار پاور، بایوس یا مسیرهای تغذیه ناشی شوند. تفاوت مهم این است که در مشکلات سادهتر، معمولاً با تست شارژر سالم، بررسی باتری یا تعویض قطعه معیوب میتوان نتیجه گرفت؛ اما اگر برق ورودی و قطعات اصلی مدار شارژ سالم باشند و همچنان مشکل در مدیریت وضعیت شارژ باقی بماند، بررسی I/O میتواند بخشی از فرایند عیبیابی تخصصی باشد.
دستگاه گاهی روشن میشود و گاهی نه
یکی از پیچیدهترین علائم احتمالی خرابی میکروکنترلر I/O، روشن شدن نامنظم لپتاپ است؛ یعنی دستگاه گاهی بدون مشکل روشن میشود، اما در زمانهای دیگر هیچ واکنشی نشان نمیدهد یا پس از چند تلاش روشن میشود. این نوع ایراد معمولاً برای کاربر گیجکننده است، زیرا مشکل دائمی نیست و ممکن است هنگام مراجعه به تعمیرگاه نیز بهصورت موقت ظاهر نشود.
روشن شدن نامنظم میتواند نشاندهنده وجود اختلال در مسیرهای کنترلی، لحیمسردی، آسیبدیدگی مدار پاور، مشکل بایوس یا خرابی تدریجی یک چیپ مانند میکروکنترلر I/O باشد. اگر I/O در برخی شرایط فرمان پاور را بهدرستی دریافت یا منتقل نکند، لپتاپ ممکن است یک بار روشن شود و بار دیگر هیچ واکنشی نشان ندهد. این وضعیت بهخصوص زمانی جدیتر میشود که با علائم دیگری مانند کار نکردن کیبورد، اختلال فن یا رفتار غیرعادی شارژر همراه باشد.
گاهی نیز این نوع مشکل بر اثر تغییر دما، فشار روی بدنه، رطوبت، ضربه قبلی یا نوسان برق ایجاد میشود. برای مثال، ممکن است لپتاپ پس از سرد شدن روشن شود اما بعد از گرم شدن دیگر روشن نشود. چنین رفتاری میتواند به قطعات مختلف مادربرد مربوط باشد و نیاز به بررسی دقیق دارد.
در نتیجه، اگر لپتاپ گاهی روشن میشود و گاهی نه، نباید فقط به تعویض باتری یا شارژر اکتفا کرد. در این شرایط، بررسی مسیر فرمان پاور، مدارهای آمادهبهکار، وضعیت بایوس و سلامت میکروکنترلر I/O میتواند برای تشخیص دقیق مشکل ضروری باشد. این نوع ایراد معمولاً نیازمند عیبیابی مرحلهبهمرحله و تخصصی است، زیرا علائم آن ممکن است با چندین خرابی مختلف شباهت داشته باشد.
دلایل خرابی چیپ I/O چیست؟
میکروکنترلر I/O یکی از قطعات حساس و مهم روی مادربرد لپتاپ است. این چیپ در بسیاری از مدلها با بخشهایی مانند دکمه پاور، کیبورد، فن و برخی مدارهای مدیریتی دستگاه در ارتباط است. به همین دلیل، آسیبدیدگی آن میتواند مشکلات مختلفی ایجاد کند؛ از روشن نشدن لپتاپ گرفته تا اختلال در عملکرد فن، کیبورد یا مدیریت توان.
خرابی I/O همیشه به یک علت مشخص محدود نمیشود. گاهی آسیب بهصورت ناگهانی و بر اثر نوسان برق، آبخوردگی یا اتصال کوتاه ایجاد میشود. در برخی موارد نیز قطعه بهمرور زمان و تحتتأثیر گرمای مداوم، خوردگی مسیرهای مادربرد یا استفاده از تجهیزات غیراستاندارد دچار اختلال میگردد. حتی ممکن است خود چیپ سالم باشد، اما یکی از مدارها یا قطعات جانبی متصل به آن آسیب دیده باشد و علائمی شبیه خرابی میکروکنترلر I/O ایجاد کند.
از آنجا که تشخیص علت اصلی خرابی به بررسی دقیق مادربرد نیاز دارد، نمیتوان تنها بر اساس علائم ظاهری نتیجه گرفت که چیپ I/O باید تعویض شود. در عیبیابی تخصصی، تعمیرکار علاوه بر خود چیپ، مسیرهای تغذیه، سیگنالهای کنترلی، پورتها، کانکتورها و قطعات اطراف آن را نیز بررسی میکند.
نوسان برق و استفاده از شارژر نامناسب
یکی از عوامل مهمی که میتواند به مدارهای لپتاپ آسیب برساند، نوسان برق است. اگر آداپتور نتواند ولتاژ و جریان مناسب را بهصورت پایدار تأمین کند، ممکن است مدارهای ورودی و بخشهای کنترلی مادربرد تحت فشار قرار بگیرند. این مسئله در استفاده طولانیمدت میتواند احتمال آسیبدیدگی قطعات حساس، از جمله مدارهای مرتبط با میکروکنترلر I/O را افزایش دهد.
استفاده از شارژر نامناسب نیز خطر مشابهی دارد. هر شارژری که از نظر ظاهری به لپتاپ متصل شود، لزوماً برای آن دستگاه مناسب نیست. ولتاژ خروجی، شدت جریان قابلتأمین، توان آداپتور، کیفیت ساخت، نوع کانکتور و در برخی برندها مدار شناسایی شارژر باید با مشخصات لپتاپ سازگار باشند. استفاده از شارژر بیکیفیت، غیراستاندارد یا ناسازگار میتواند به مدار شارژ، آیسیهای پاور و مسیرهای کنترلی آسیب برساند.
البته نوسان برق همیشه مستقیماً باعث خرابی I/O نمیشود. در بسیاری از موارد، ابتدا قطعات محافظ ورودی، فیوزها، ماسفتها یا آیسی شارژ آسیب میبینند. اما اگر نوسان یا ولتاژ نامناسب به بخشهای حساستر مدار منتقل شود، عملکرد میکروکنترلر I/O نیز ممکن است مختل گردد.
برای کاهش ریسک، بهتر است از شارژر اصلی یا آداپتور سازگار و باکیفیت استفاده شود. همچنین اتصال لپتاپ به محافظ برق استاندارد، بهویژه در محیطهایی که نوسان برق رایج است، میتواند احتمال آسیب به مادربرد را کاهش دهد.
آبخوردگی یا رطوبت
آبخوردگی یکی از شایعترین دلایل آسیب به مادربرد لپتاپ است. ریختن آب، چای، قهوه یا سایر مایعات روی کیبورد میتواند باعث نفوذ رطوبت به داخل دستگاه شود. از آنجا که کیبورد، تاچپد و برخی کانکتورها در بخش بالایی بدنه قرار دارند، مایع ممکن است به مادربرد برسد و مسیرهای الکترونیکی یا قطعات کنترلی را تحتتأثیر قرار دهد.
رطوبت میتواند به دو شکل به I/O آسیب برساند. در حالت اول، وجود مایع باعث اتصال کوتاه میان پایهها یا مسیرهای اطراف میکروکنترلر I/O میشود. در حالت دوم، حتی اگر لپتاپ بلافاصله از کار نیفتد، باقی ماندن رطوبت و مواد موجود در نوشیدنیها میتواند بهمرور زمان سبب خوردگی پایههای چیپ، کانکتورها و مسیرهای مسی مادربرد شود. به همین دلیل، ممکن است علائم خرابی چند روز یا حتی چند هفته بعد ظاهر شوند.
در صورت آبخوردگی، روشن کردن مجدد لپتاپ یا اتصال شارژر میتواند شدت آسیب را افزایش دهد. اقدام مناسب این است که دستگاه فوراً خاموش شود، شارژر از لپتاپ جدا گردد و در صورت امکان، باتری نیز بدون دستکاری پرریسک قطع شود. سپس دستگاه باید برای باز کردن، خشکسازی اصولی و بررسی خوردگیها به تعمیرکار متخصص تحویل داده شود.
استفاده از سشوار یا قرار دادن لپتاپ در برنج روش استانداردی برای تعمیر دستگاه آبخورده نیست. گرمای کنترلنشده میتواند به قطعات آسیب بزند و خشک شدن ظاهری نیز لزوماً به معنی پاک شدن رسوبات یا رفع خوردگیهای داخلی نیست.
اتصال کوتاه در پورتها یا قطعات داخلی
پورتهای لپتاپ مانند USB، HDMI، شبکه و جکهای جانبی، ارتباط مستقیمی با بخشهای مختلف مادربرد دارند. اگر یک وسیله جانبی معیوب به لپتاپ متصل شود، جسم فلزی وارد پورت گردد یا پایههای داخل کانکتور آسیب ببینند، احتمال ایجاد اتصال کوتاه وجود دارد. این اتصال کوتاه ممکن است فقط همان پورت را از کار بیندازد یا در موارد جدیتر، بخشهایی از مادربرد را نیز تحتتأثیر قرار دهد.
برخی سیگنالها و مسیرهای مرتبط با پورتها، کیبورد، فن یا مدارهای کنترلی میتوانند با میکروکنترلر I/O در ارتباط باشند. اگر ولتاژ نامناسب یا جریان غیرعادی از طریق این مسیرها به مدار وارد شود، احتمال آسیب به چیپ I/O یا قطعات اطراف آن افزایش پیدا میکند.
اتصال کوتاه ممکن است از داخل لپتاپ نیز ایجاد شود. برای مثال، خرابی یک خازن، آسیبدیدگی فلت، اتصال نامناسب کابلها، وجود پیچ یا جسم فلزی رهاشده روی مادربرد و تعمیر غیراصولی میتواند عملکرد مدار را مختل کند. در این شرایط، گاهی علائم ظاهری شبیه خرابی میکروکنترلر I/O هستند، اما علت اصلی در یکی از قطعات جانبی یا مسیرهای متصل به آن قرار دارد.
اگر لپتاپ پس از اتصال یک وسیله جانبی ناگهان خاموش شد یا یکی از پورتها داغ کرد، بهتر است دستگاه فوراً خاموش شود و تا زمان بررسی تخصصی، وسیله جانبی یا شارژر مجدداً به آن متصل نشود.
ضربه یا آسیب فیزیکی به لپتاپ
افتادن لپتاپ، وارد شدن ضربه شدید یا فشار نامناسب به بدنه میتواند به مادربرد و قطعات داخلی آسیب برساند. اگرچه میکروکنترلر I/O مستقیماً روی برد لحیم شده است، تنش مکانیکی ناشی از ضربه ممکن است باعث آسیب به پایههای چیپ، ترکخوردگی لحیمها یا صدمه دیدن مسیرهای ظریف مادربرد شود.
در بسیاری از موارد، آسیب فیزیکی فقط به یک قطعه محدود نمیشود. شکستگی سوکت شارژ، شل شدن کانکتورها، آسیبدیدگی فلت کیبورد، خم شدن برد و ترک خوردن مسیرهای داخلی نیز ممکن است بهطور همزمان رخ دهند. به همین دلیل، پس از ضربه ممکن است لپتاپ روشن نشود، بهصورت نامنظم روشن شود یا با حرکت دادن بدنه و تغییر زاویه دستگاه، رفتار متفاوتی نشان دهد.
اگر پس از افتادن لپتاپ علائمی مانند روشن نشدن دستگاه، قطع و وصل شدن شارژ، خاموش شدن ناگهانی یا کار نکردن کیبورد مشاهده شود، نباید فوراً نتیجه گرفت که خود I/O خراب شده است. ابتدا باید بدنه، اتصالات، سوکتها، فلتها، مدار پاور و مسیرهای مادربرد بررسی شوند. گاهی مشکل تنها به یک اتصال آسیبدیده مربوط است و بدون تعویض میکروکنترلر I/O قابلرفع خواهد بود.
حرارت زیاد و تهویه نامناسب
حرارت بالا یکی از عوامل فرسایشی مهم در لپتاپ است. اگر فن بهدرستی کار نکند، دریچههای هوا مسدود شده باشند یا گردوغبار روی هیتسینک تجمع پیدا کند، دمای داخلی دستگاه افزایش مییابد. خشک شدن خمیر سیلیکون و استفاده طولانیمدت از لپتاپ روی سطوح نرم مانند پتو و تشک نیز میتواند جریان هوا را محدود کند.
گرمای زیاد معمولاً بهصورت تدریجی به قطعات مادربرد فشار وارد میکند. این شرایط ممکن است عمر قطعات الکترونیکی را کاهش دهد، کیفیت اتصالات لحیم را تحتتأثیر قرار دهد یا باعث ناپایداری برخی مدارهای کنترلی شود. میکروکنترلر I/O نیز مانند سایر چیپهای مادربرد میتواند از فعالیت طولانیمدت در دمای نامناسب آسیب ببیند یا عملکرد ناپایداری پیدا کند.
البته داغ شدن لپتاپ بهتنهایی به معنی خرابی I/O نیست. در بیشتر موارد، گرمای بیش از حد ابتدا باید از نظر وضعیت فن، گردوغبار، هیتسینک، خمیر حرارتی، پردازنده و چیپ گرافیک بررسی شود. با این حال، اگر گرمای زیاد برای مدت طولانی ادامه پیدا کند، میتواند احتمال خرابی قطعات مختلف روی مادربرد، از جمله مدارهای وابسته به میکروکنترلر I/O را افزایش دهد.
برای پیشگیری، بهتر است مسیرهای تهویه لپتاپ بهصورت دورهای تمیز شوند، دستگاه روی سطح صاف و سخت قرار بگیرد و در صورت افزایش غیرعادی دما یا صدای نامتعارف فن، سرویس سیستم خنککننده به تعویق نیفتد.
خرابی I/O با چه مشکلاتی اشتباه گرفته میشود؟
تشخیص خرابی میکروکنترلر I/O همیشه ساده نیست، زیرا علائم این قطعه با بسیاری از ایرادهای رایج لپتاپ شباهت دارد. در عمل، وقتی لپتاپ روشن نمیشود، شارژ نمیکند، به دکمه پاور پاسخ نمیدهد یا رفتار ناپایداری دارد، برخی افراد خیلی سریع نتیجه میگیرند که چیپ I/O خراب شده است. این در حالی است که در بسیاری از موارد، منشأ اصلی مشکل در قطعه یا بخشی دیگر از دستگاه قرار دارد.
دلیل این شباهت آن است که I/O با چندین مدار مهم لپتاپ در ارتباط است و خرابی آن میتواند علائمی ایجاد کند که از بیرون با ایرادهای دیگر تفاوت واضحی ندارند. برای مثال، روشن نشدن لپتاپ ممکن است هم در خرابی میکروکنترلر I/O دیده شود، هم در خرابی شارژر، هم در خرابی بایوس و هم در آسیبهای گستردهتر مادربرد. به همین علت، عیبیابی این بخش باید مرحلهبهمرحله و بر اساس اندازهگیری و تست واقعی انجام شود، نه صرفاً بر اساس حدس یا شباهت ظاهری علائم.
در ادامه، مهمترین مشکلاتی را بررسی میکنیم که ممکن است با خرابی میکروکنترلر I/O اشتباه گرفته شوند.
خرابی باتری
خرابی باتری یکی از رایجترین مشکلاتی است که گاهی با ایراد I/O اشتباه گرفته میشود. وقتی باتری ضعیف، خراب یا از مدار خارج شده باشد، ممکن است لپتاپ روشن نشود، ناگهان خاموش شود، شارژ را نگه ندارد یا فقط در شرایط خاصی کار کند. این علائم در ظاهر میتوانند کاربر را به این نتیجه برسانند که مشکل از مدارهای کنترلی مادربرد است، در حالی که علت اصلی تنها باتری معیوب است.
برای مثال، ممکن است لپتاپ فقط با شارژر روشن شود و بهمحض جدا شدن آداپتور خاموش گردد. در چنین حالتی، بسیاری تصور میکنند میکروکنترلر I/O در مدیریت توان دچار اختلال شده است. اما در عمل، ممکن است سلولهای باتری فرسوده شده باشند یا مدار داخلی باتری دیگر نتواند ولتاژ پایدار تأمین کند.
البته در برخی مدلها، I/O میتواند با بخشهایی از مدیریت وضعیت باتری در ارتباط باشد، اما این موضوع بهمعنای آن نیست که هر مشکل مربوط به باتری ناشی از خرابی چیپ I/O است. در عیبیابی اصولی، ابتدا سلامت خود باتری، ولتاژ خروجی، ظرفیت باقیمانده و وضعیت شناسایی آن توسط سیستم بررسی میشود. اگر باتری سالم باشد و همچنان مشکل پابرجا بماند، آنگاه احتمال بررسی بخشهای عمیقتر مانند میکروکنترلر I/O مطرح میشود.
خرابی شارژر
خرابی شارژر نیز بسیار اوقات با خرابی I/O اشتباه گرفته میشود. اگر آداپتور ولتاژ مناسب تولید نکند، کابل آن قطع شده باشد، فیش خروجی لق باشد یا توان کافی برای لپتاپ نداشته باشد، دستگاه ممکن است روشن نشود، شارژ نکند یا بهصورت ناپایدار کار کند. این علائم از بیرون شباهت زیادی به بعضی نشانههای خرابی میکروکنترلر I/O دارند.
برای مثال، وقتی کاربر شارژر را وصل میکند اما چراغ شارژ روشن نمیشود، اولین حدس بعضی افراد خرابی مادربرد یا چیپ I/O است. در حالی که ممکن است مشکل تنها از خود آداپتور، سیم شارژر یا خرابی سوکت سر آداپتور باشد. حتی در برخی مواقع، شارژر ظاهراً سالم است اما زیر بار افت ولتاژ پیدا میکند و نمیتواند دستگاه را بهدرستی راهاندازی کند.
به همین دلیل، پیش از هر نتیجهگیری درباره I/O، باید شارژر با مولتیمتر و در صورت امکان با یک آداپتور سالم و سازگار تست شود. اگر لپتاپ با شارژر جایگزین بهدرستی کار کند، مشخص میشود که مشکل از خود میکروکنترلر I/O نبوده است. این مرحله ساده، یکی از مهمترین بخشهای جلوگیری از تشخیص اشتباه به شمار میآید.
خرابی دکمه پاور
خرابی دکمه پاور نیز میتواند کاملاً شبیه خرابی I/O به نظر برسد. چون وقتی دکمه پاور درست عمل نکند، لپتاپ هیچ واکنشی به فشردن آن نشان نمیدهد و کاربر تصور میکند فرمان روشن شدن در مادربرد پردازش نمیشود. از آنجا که میکروکنترلر I/O معمولاً در مسیر دریافت یا مدیریت این فرمان نقش دارد، این شباهت باعث بروز اشتباه در تشخیص میشود.
در برخی مواقع، خود کلید پاور خراب میشود. در برخی دستگاهها نیز فلت دکمه پاور، برد کوچک پاور یا کانکتور متصل به مادربرد دچار آسیب میشود. نتیجه همه این حالتها میتواند یکسان باشد: کاربر دکمه را فشار میدهد، اما لپتاپ روشن نمیشود. اگر بدون بررسی مسیر فیزیکی کلید، مستقیماً به سراغ چیپ I/O برویم، احتمال خطا بالا خواهد بود.
در عیبیابی تخصصی، ابتدا باید مشخص شود که آیا با فشردن دکمه پاور، سیگنال مربوطه واقعاً تولید میشود یا خیر. اگر دکمه پاور یا مسیر انتقال آن معیوب باشد، مشکل قبل از رسیدن به میکروکنترلر I/O ایجاد شده است. تنها زمانی که سیگنال پاور بهدرستی ارسال شود اما پاسخ مناسب از سمت مدارهای کنترلی وجود نداشته باشد، احتمال خرابی I/O جدیتر مطرح میشود.
خرابی بایوس
خرابی بایوس یکی دیگر از مشکلاتی است که بسیار اوقات با خرابی I/O اشتباه گرفته میشود. بایوس در فرایند راهاندازی اولیه لپتاپ نقش اساسی دارد و اگر فایل آن خراب شود، پروگرام آن آسیب ببیند یا تراشه بایوس دچار اختلال گردد، دستگاه ممکن است روشن نشود، تصویر ندهد، چند بار ریست شود یا در ابتدای بوت متوقف بماند.
این علائم در بعضی موارد بسیار شبیه نشانههای خرابی میکروکنترلر I/O هستند. برای مثال، لپتاپ ممکن است با فشردن دکمه پاور روشن شود، فن بچرخد و چراغها فعال شوند، اما تصویر ظاهر نشود یا فرایند بوت کامل نشود. در چنین شرایطی برخی افراد به اشتباه نتیجه میگیرند که مشکل از I/O است، در حالی که اختلال اصلی در بایوس قرار دارد.
تفاوت مهم اینجاست که در خرابی بایوس، معمولاً بخشی از مراحل اولیه روشن شدن انجام میشود اما راهاندازی سیستم کامل نمیگردد. در مقابل، در خرابی شدید میکروکنترلر I/O ممکن است حتی مرحله ابتدایی روشن شدن نیز بهدرستی اتفاق نیفتد. با این حال، این تفاوت همیشه قطعی نیست و برای تشخیص دقیق باید ولتاژها، وضعیت روشن شدن، مصرف جریان و در صورت نیاز محتوای بایوس بررسی شود.
به همین علت، در بسیاری از تعمیرات حرفهای، پیش از تصمیم به تعویض میکروکنترلر I/O، بایوس دستگاه نیز بررسی و در صورت لزوم بازنویسی یا پروگرام میشود. این کار میتواند از تعویض اشتباه یک چیپ سالم جلوگیری کند.
مشکل در مادربرد
گستردهترین موردی که با خرابی I/O اشتباه گرفته میشود، وجود مشکل در خود مادربرد است. مادربرد مجموعهای از مدارهای بههمپیوسته است و خرابی در هر بخش از آن میتواند علائمی شبیه ایراد میکروکنترلر I/O ایجاد کند. برای مثال، اتصال کوتاه در یکی از خطوط تغذیه، خرابی آیسیهای پاور، آسیبدیدگی ماسفتها، قطعی مسیرها، سوختگی خازنها یا ایراد در چیپهای جانبی میتوانند باعث روشن نشدن لپتاپ، خاموش شدن ناگهانی یا رفتار ناپایدار سیستم شوند.
در چنین شرایطی، ممکن است علائم ظاهری دقیقاً همان چیزهایی باشند که معمولاً به خرابی I/O نسبت داده میشوند؛ مانند پاسخ ندادن به دکمه پاور، کار نکردن فن، اختلال در شارژ یا روشن شدن نامنظم دستگاه. اما واقعیت این است که میکروکنترلر I/O فقط یکی از اجزای مادربرد است و همیشه منشأ اصلی این نوع مشکلات نیست.
به همین دلیل، تعمیرکار حرفهای هیچگاه فقط بر اساس یک علامت تصمیم نمیگیرد که چیپ I/O خراب شده است. او باید ابتدا مدارهای آمادهبهکار، ولتاژهای اصلی، مسیرهای فرمان، وضعیت بایوس، وجود یا عدم وجود اتصال کوتاه و سلامت سایر قطعات مادربرد را بررسی کند. تنها پس از حذف این احتمالات است که میتوان با دقت بیشتری درباره خرابی میکروکنترلر I/O نظر داد.
چگونه خرابی I/O تشخیص داده میشود؟
تشخیص خرابی I/O در لپتاپ یک فرایند مرحلهبهمرحله است و معمولاً با مشاهده یک علامت ساده نمیتوان به نتیجه قطعی رسید. از آنجا که میکروکنترلر I/O با بخشهای مختلفی مانند دکمه پاور، کیبورد، فن، برخی مدارهای پاور و سیگنالهای کنترلی در ارتباط است، خرابی آن میتواند علائمی شبیه خرابی قطعات دیگر ایجاد کند. به همین دلیل، تشخیص درست نیازمند بررسی دقیق، اندازهگیریهای فنی و شناخت ساختار مادربرد است.
برای مثال، روشن نشدن لپتاپ ممکن است به خرابی میکروکنترلر I/O مربوط باشد، اما همین علامت میتواند از شارژر، باتری، سوکت شارژ، مدار پاور، بایوس یا حتی اتصال کوتاه روی مادربرد نیز ناشی شود. بنابراین، تعمیرکار حرفهای پیش از آنکه چیپ I/O را معیوب بداند، ابتدا احتمالات سادهتر و رایجتر را بررسی میکند و سپس سراغ تحلیل تخصصیتر مدارها میرود.
در ادامه، مراحل اصلی تشخیص خرابی I/O را بررسی میکنیم.
بررسی علائم ظاهری دستگاه
اولین مرحله در تشخیص خرابی میکروکنترلر I/O، بررسی علائم ظاهری و رفتار کلی لپتاپ است. تعمیرکار ابتدا مشاهده میکند که دستگاه هنگام اتصال شارژر و فشردن دکمه پاور چه واکنشی نشان میدهد. روشن شدن یا نشدن چراغ پاور، چرخیدن فن، روشن شدن چراغ شارژ، ایجاد صدا، نمایش تصویر یا خاموش شدن سریع دستگاه، همگی اطلاعات مهمی درباره وضعیت اولیه سیستم ارائه میدهند.
اگر لپتاپ هیچ واکنشی به دکمه پاور نشان ندهد، یکی از احتمالات میتواند اختلال در مسیر فرمان پاور یا خرابی I/O باشد. اگر دستگاه روشن شود اما تصویر ندهد، ممکن است مشکل به بایوس، رم، پردازنده، گرافیک یا بخشهای دیگر مربوط باشد. اگر فن غیرعادی کار کند یا کیبورد داخلی واکنش نداشته باشد، احتمال بررسی مدارهای مرتبط با میکروکنترلر I/O بیشتر میشود.
با این حال، بررسی ظاهری فقط نقطه شروع عیبیابی است و برای تشخیص قطعی کافی نیست. بسیاری از خرابیها علائم مشابه دارند و ممکن است یک ایراد ساده مانند خرابی شارژر یا دکمه پاور، دقیقاً شبیه خرابی I/O به نظر برسد. بنابراین، علائم ظاهری باید در کنار تستهای فنی و اندازهگیریهای دقیق تفسیر شوند.
تست شارژر و باتری
پس از بررسی اولیه، یکی از مهمترین مراحل عیبیابی، تست شارژر و باتری است. چون اگر لپتاپ برق کافی دریافت نکند، ممکن است روشن نشود یا رفتار ناپایدار داشته باشد؛ حالتی که گاهی با خرابی میکروکنترلر I/O اشتباه گرفته میشود. به همین دلیل، پیش از بررسی چیپ I/O باید مطمئن شد که منبع تغذیه دستگاه سالم است.
در مورد شارژر، باید ولتاژ خروجی آن با مشخصات درجشده روی آداپتور مقایسه شود. گاهی شارژر در حالت عادی ولتاژ نشان میدهد، اما هنگام اتصال به لپتاپ و قرار گرفتن زیر بار دچار افت ولتاژ میشود. در چنین حالتی، ممکن است دستگاه روشن نشود یا چراغ شارژ بهصورت نامنظم عمل کند. تست با یک شارژر سالم و سازگار میتواند به تشخیص سریعتر کمک کند.
باتری نیز باید از نظر سلامت، ظرفیت، ولتاژ و وضعیت شناسایی توسط سیستم بررسی شود. برخی لپتاپها با باتری خراب روشن نمیشوند یا هنگام اتصال باتری دچار اختلال میگردند. در مقابل، ممکن است دستگاه بدون باتری و فقط با شارژر بهدرستی کار کند. این تفاوتها به تعمیرکار کمک میکند تشخیص دهد مشکل از منبع تغذیه است یا باید مدارهای داخلیتر، از جمله مسیرهای مرتبط با I/O بررسی شوند.
بررسی دکمه پاور
دکمه پاور یکی از بخشهایی است که پیش از نتیجهگیری درباره خرابی I/O باید حتماً بررسی شود. در بسیاری از لپتاپها، فرمان روشن شدن دستگاه از طریق دکمه پاور به مادربرد ارسال میشود و سپس این فرمان توسط مدارهای کنترلی پردازش میگردد. اگر خود دکمه پاور، فلت آن، برد کوچک پاور یا کانکتور مربوطه خراب باشد، لپتاپ ممکن است هیچ واکنشی نشان ندهد.
این وضعیت از نظر ظاهری بسیار شبیه خرابی میکروکنترلر I/O است. کاربر دکمه را فشار میدهد، اما دستگاه روشن نمیشود؛ در نتیجه ممکن است تصور شود که چیپ I/O فرمان پاور را پردازش نمیکند. در حالی که ممکن است اصلاً سیگنال پاور به مادربرد نرسیده باشد.
در عیبیابی تخصصی، مسیر دکمه پاور با دقت بررسی میشود. تعمیرکار ممکن است وضعیت فیزیکی دکمه، سلامت فلت، اتصال کانکتور و وجود سیگنال پاور را تست کند. اگر مشخص شود که دکمه پاور و مسیر آن سالم هستند، اما لپتاپ همچنان واکنشی ندارد، احتمال بررسی عمیقتر میکروکنترلر I/O و مدارهای پاور مطرح میشود.
بررسی مادربرد توسط تعمیرکار
اگر شارژر، باتری و دکمه پاور سالم باشند اما لپتاپ همچنان مشکل داشته باشد، مرحله بعدی بررسی تخصصی مادربرد است. در این مرحله، تعمیرکار با ابزارهایی مانند مولتیمتر، منبع تغذیه، پروگرامر، شماتیک و بردویو، وضعیت مدارهای مختلف را بررسی میکند. هدف این است که مشخص شود مشکل واقعاً از میکروکنترلر I/O است یا از قطعهای دیگر روی مادربرد ناشی میشود.
در بررسی مادربرد، ابتدا ولتاژهای اولیه و مدارهای آمادهبهکار کنترل میشوند. سپس مسیرهای فرمان پاور، سیگنالهای روشن شدن، مدار شارژ، بایوس، قطعات اطراف I/O و وجود اتصال کوتاه روی خطوط مختلف بررسی میگردند. اگر ولتاژهای موردنیاز وجود نداشته باشند یا سیگنالهای کنترلی بهدرستی تولید نشوند، تعمیرکار باید تشخیص دهد که کدام بخش باعث توقف فرایند روشن شدن شده است.
گاهی خود چیپ I/O سالم است، اما یکی از قطعات اطراف آن، مسیر تغذیه، مقاومت، خازن یا اتصال لحیم دچار مشکل شده است. در چنین شرایطی، تعویض مستقیم میکروکنترلر I/O نهتنها مشکل را حل نمیکند، بلکه ممکن است هزینه و ریسک تعمیر را افزایش دهد. به همین دلیل، بررسی مادربرد باید با روش فنی و بر اساس دادههای واقعی انجام شود.
چرا تشخیص خرابی I/O نیاز به تخصص دارد؟
تشخیص خرابی I/O به تخصص نیاز دارد، زیرا این چیپ در یک مدار پیچیده و چندبخشی قرار گرفته است. میکروکنترلر I/O بهتنهایی کار نمیکند؛ بلکه با بایوس، مدارهای پاور، دکمه پاور، کیبورد، فن، باتری، شارژر و سایر بخشهای مادربرد در ارتباط است. بنابراین، خرابی هر یک از این بخشها میتواند علائمی شبیه خرابی I/O ایجاد کند.
از طرف دیگر، پایههای چیپ I/O بسیار ظریف هستند و بررسی یا تعویض آن نیازمند ابزار مناسب، مهارت لحیمکاری دقیق و آشنایی با نقشه مدار است. اگر این قطعه بدون تشخیص درست تعویض شود، ممکن است مشکل اصلی باقی بماند یا حتی مادربرد آسیب بیشتری ببیند. در برخی موارد نیز پس از تعویض میکروکنترلر I/O، نیاز به پروگرام یا هماهنگی با اطلاعات بایوس وجود دارد که انجام آن بدون تجربه کافی دشوار است.
به همین دلیل، تشخیص خرابی I/O نباید بر اساس حدس، تجربه ناقص یا مشاهده یک علامت انجام شود. عیبیابی درست زمانی ممکن است که تعمیرکار بتواند مسیرهای تغذیه، سیگنالهای کنترلی و ارتباط چیپ با سایر بخشها را تحلیل کند. این دقت باعث میشود از تعویض اشتباه قطعات جلوگیری شود و تعمیر لپتاپ با هزینه کمتر و احتمال موفقیت بیشتر انجام گیرد.
آیا میکروکنترلر I/O قابل تعمیر است؟
در پاسخ کوتاه باید گفت: گاهی بله، اما نه همیشه. زمانی که درباره تعمیر میکروکنترلر I/O صحبت میکنیم، منظور فقط خود چیپ نیست؛ بلکه باید تمام مدارها، مسیرها، قطعات جانبی و سیگنالهایی که با آن در ارتباط هستند نیز بررسی شوند. در بسیاری از موارد، علائمی که شبیه خرابی I/O به نظر میرسند، در واقع به خرابی خود چیپ مربوط نیستند و با تعمیر بخشهای اطراف آن برطرف میشوند.
میکروکنترلر I/O روی مادربرد لپتاپ نصب شده و با قسمتهایی مانند دکمه پاور، کیبورد، فن، برخی مدارهای پاور، باتری و شارژر در ارتباط است. اگر یکی از مسیرهای تغذیه، مقاومتها، خازنها، کانکتورها یا سیگنالهای کنترلی اطراف این چیپ دچار مشکل شود، دستگاه ممکن است رفتاری مشابه خرابی I/O نشان دهد. در چنین شرایطی، تعمیرکار با بررسی دقیق مدار میتواند ایراد را بدون تعویض چیپ برطرف کند.
اما اگر خود چیپ I/O از نظر داخلی آسیب دیده باشد، معمولاً تعمیر داخلی آن امکانپذیر نیست. این قطعه یک مدار مجتمع است و اجزای داخلی آن قابل بازسازی یا تعمیر دستی نیستند. در این حالت، راهحل رایج و اصولی، تعویض چیپ با نمونه سالم و سازگار است. البته تصمیم برای تعویض باید پس از عیبیابی کامل گرفته شود، زیرا تعویض اشتباه میکروکنترلر I/O میتواند هزینهبر، پرریسک و بینتیجه باشد.
چه زمانی مشکل بدون تعویض چیپ حل میشود؟
در بسیاری از موارد، مشکل ظاهراً به میکروکنترلر I/O مربوط است، اما علت اصلی در قطعات یا مسیرهای اطراف آن قرار دارد. برای مثال، اگر لپتاپ روشن نمیشود، ممکن است مسیر دکمه پاور قطع شده باشد، فلت دکمه آسیب دیده باشد، کانکتور شل شده باشد یا یکی از مقاومتها و خازنهای مرتبط با فرمان پاور دچار مشکل شده باشد. در چنین حالتی، خود I/O سالم است و با تعمیر مسیر یا قطعه معیوب، دستگاه دوباره به حالت عادی برمیگردد.
گاهی نیز مشکل از تغذیه چیپ است. I/O برای کارکرد صحیح به ولتاژهای مشخصی نیاز دارد. اگر این ولتاژها به دلیل خرابی مدار پاور، قطعی مسیر، خرابی رگولاتور یا اتصال کوتاه در بخش دیگری از مادربرد به چیپ نرسند، میکروکنترلر I/O نمیتواند عملکرد طبیعی داشته باشد. در این حالت، تعویض چیپ کمکی نمیکند؛ بلکه باید ابتدا علت قطع یا ناپایداری تغذیه پیدا و برطرف شود.
در برخی موارد، آبخوردگی یا رطوبت باعث ایجاد رسوب و خوردگی در اطراف پایههای چیپ یا کانکتورهای مرتبط میشود. اگر آسیب عمیق نباشد، تمیزکاری تخصصی، ترمیم مسیرهای خوردهشده یا اصلاح لحیمهای آسیبدیده میتواند مشکل را بدون تعویض I/O حل کند. همچنین گاهی بازنویسی بایوس یا رفع ایراد نرمافزاری سطح پایین میتواند علائمی را که شبیه خرابی میکروکنترلر I/O هستند، برطرف کند.
بنابراین، هر جا که مشکل از مسیرها، تغذیه، قطعات جانبی، اتصالها یا تنظیمات سطح پایین باشد، احتمال رفع ایراد بدون تعویض چیپ وجود دارد. شرط اصلی این است که خود چیپ از نظر داخلی نسوخته یا آسیب جدی ندیده باشد.
چه زمانی نیاز به تعویض I/O وجود دارد؟
تعویض I/O زمانی مطرح میشود که پس از بررسیهای فنی مشخص شود خود چیپ دچار خرابی داخلی شده و دیگر نمیتواند وظایف کنترلی خود را بهدرستی انجام دهد. این حالت ممکن است بر اثر نوسان برق، آبخوردگی شدید، اتصال کوتاه، ضربه، حرارت بالا یا آسیب مستقیم به پایهها و مدارهای داخلی چیپ ایجاد شود.
یکی از نشانههایی که میتواند احتمال خرابی داخلی میکروکنترلر I/O را تقویت کند، نبود پاسخ مناسب از چیپ در حالی است که تغذیه آن سالم است و سیگنالهای لازم به آن میرسند. برای مثال، اگر مسیر دکمه پاور سالم باشد، ولتاژهای موردنیاز وجود داشته باشند و سایر قطعات مرتبط نیز بررسی شده باشند، اما چیپ همچنان فرمان مناسب صادر نکند، احتمال خرابی خود I/O بیشتر میشود.
در برخی موارد، داغ شدن غیرعادی چیپ نیز میتواند نشانهای از آسیب داخلی یا اتصال کوتاه در خود قطعه باشد. البته داغ شدن بهتنهایی برای تشخیص قطعی کافی نیست، اما در کنار سایر تستها میتواند به تصمیم تعمیرکار کمک کند. همچنین اگر پایههای چیپ دچار سوختگی، خوردگی شدید یا شکستگی شده باشند و امکان ترمیم مطمئن وجود نداشته باشد، تعویض میکروکنترلر I/O گزینه منطقیتری خواهد بود.
نکته مهم این است که تعویض I/O باید با نمونه کاملاً سازگار انجام شود. چیپهای I/O در مدلها و برندهای مختلف لپتاپ تفاوت دارند و استفاده از قطعه ناسازگار میتواند باعث روشن نشدن دستگاه یا ایجاد اختلالهای جدید شود. در برخی مدلها نیز ممکن است پس از تعویض، نیاز به پروگرام، پیکربندی یا هماهنگی با بایوس وجود داشته باشد.
چرا تعویض I/O کار تخصصی است؟
تعویض میکروکنترلر I/O یک کار کاملاً تخصصی است، زیرا این قطعه بهصورت مستقیم روی مادربرد لحیم شده و پایههای بسیار ظریفی دارد. جدا کردن چیپ معیوب و نصب نمونه جدید بدون آسیب زدن به برد، نیازمند ابزار مناسب، تجربه بالا و کنترل دقیق حرارت است. استفاده نادرست از هیتر، هویه یا مواد لحیمکاری میتواند باعث بلند شدن پدهای مادربرد، سوختن مسیرها یا آسیب به قطعات اطراف شود.
از طرف دیگر، تعویض فیزیکی چیپ تنها بخش کار نیست. تعمیرکار باید پیش از تعویض مطمئن شود که علت اصلی خرابی برطرف شده است. اگر یک اتصال کوتاه، ولتاژ غیرعادی یا ایراد در مدارهای اطراف همچنان وجود داشته باشد، چیپ جدید نیز ممکن است بلافاصله آسیب ببیند. بنابراین، تعویض I/O بدون عیبیابی کامل، یک اقدام پرریسک محسوب میشود.
همچنین انتخاب قطعه جایگزین اهمیت زیادی دارد. میکروکنترلر I/O باید از نظر مدل، شماره فنی و سازگاری با مادربرد دقیقاً بررسی شود. در برخی لپتاپها، چیپ جایگزین ممکن است خام باشد و نیاز به پروگرام داشته باشد. در برخی موارد نیز ارتباط آن با بایوس یا EC firmware باید بهدرستی تنظیم شود تا دستگاه بتواند بهطور کامل راهاندازی شود.
به همین دلیل، تعویض I/O نباید بهعنوان یک تعمیر ساده یا عمومی در نظر گرفته شود. این کار ترکیبی از دانش الکترونیک، مهارت عملی، تجربه در عیبیابی مادربرد و آشنایی با ساختار برندهای مختلف لپتاپ است. انجام صحیح آن میتواند دستگاه را به حالت عادی برگرداند، اما اجرای غیراصولی ممکن است باعث افزایش هزینه تعمیر یا حتی غیرقابلتعمیر شدن مادربرد شود.
هزینه تعمیر یا تعویض چیپ I/O به چه عواملی بستگی دارد؟
هزینه تعمیر یا تعویض چیپ I/O عدد ثابتی نیست و به چند عامل فنی و اقتصادی بستگی دارد. از آنجا که میکروکنترلر I/O یکی از قطعات مهم و حساس مادربرد است، هزینه نهایی فقط شامل قیمت خود چیپ نمیشود؛ بلکه عیبیابی، باز و بست دستگاه، بررسی مدارهای اطراف، تعمیر مسیرها، لحیمکاری تخصصی و تست نهایی نیز در تعیین قیمت نقش دارند.
در بسیاری از موارد، ابتدا باید مشخص شود که آیا مشکل واقعاً از خود I/O است یا از بخشهای مرتبط با آن. اگر ایراد با ترمیم مسیر، رفع اتصال کوتاه، تمیزکاری ناشی از آبخوردگی یا تعمیر قطعات جانبی حل شود، هزینه معمولاً کمتر از زمانی است که نیاز به تعویض کامل میکروکنترلر I/O وجود داشته باشد. اما اگر چیپ آسیب داخلی دیده باشد، علاوه بر هزینه قطعه، اجرت تعویض و تست تخصصی نیز به هزینه نهایی اضافه میشود.
همچنین برند و مدل لپتاپ، میزان پیچیدگی مادربرد، دسترسی به قطعه سازگار و شدت آسیب واردشده به برد، میتوانند قیمت تعمیر را بهطور قابلتوجهی تغییر دهند. به همین دلیل، اعلام هزینه دقیق معمولاً پس از بررسی دستگاه توسط تعمیرکار امکانپذیر است.
مدل و برند لپتاپ
یکی از مهمترین عوامل مؤثر بر هزینه تعمیر یا تعویض I/O، مدل و برند لپتاپ است. مادربرد لپتاپها از نظر طراحی، نوع چیپها، تراکم قطعات و ساختار مدار با یکدیگر تفاوت دارند. در برخی مدلها، دسترسی به میکروکنترلر I/O سادهتر است و قطعه جایگزین نیز بهراحتی پیدا میشود؛ اما در بعضی لپتاپها، طراحی برد پیچیدهتر است و تعمیر آن زمان، دقت و مهارت بیشتری میطلبد.
برای مثال، در برخی برندها ممکن است چیپ I/O رایجتر باشد و نمونه سالم آن در بازار بهسادگی موجود باشد. در مقابل، در بعضی مدلهای خاص یا جدیدتر، قطعه ممکن است کمیابتر، گرانتر یا نیازمند سفارش باشد. همچنین در لپتاپهای ظریف، گیمینگ، صنعتی یا مدلهایی با مادربردهای چندلایه پیچیده، عملیات تعویض و تست معمولاً حساستر و زمانبرتر است.
برندهایی مانند Lenovo، HP، Dell، Asus، Acer و Apple هرکدام طراحیهای متفاوتی در مادربرد دارند. حتی دو لپتاپ از یک برند نیز ممکن است از نظر نوع میکروکنترلر I/O و روش تعمیر کاملاً متفاوت باشند. به همین دلیل، هزینه تعمیر برای همه دستگاهها یکسان نیست و مدل دقیق لپتاپ نقش مهمی در تعیین قیمت دارد.
میزان آسیب مادربرد
عامل مهم دیگر، میزان آسیبی است که به مادربرد وارد شده است. گاهی خرابی I/O محدود به خود چیپ یا چند قطعه اطراف آن است، اما در برخی موارد، آسیب گستردهتر است و چندین بخش از مدار را درگیر میکند. هرچه آسیب بیشتر باشد، زمان عیبیابی و تعمیر افزایش پیدا میکند و در نتیجه هزینه نهایی نیز بالاتر میرود.
برای نمونه، اگر مشکل فقط به یک مسیر قطعشده، یک مقاومت معیوب یا لحیم سرد اطراف میکروکنترلر I/O مربوط باشد، تعمیر میتواند سادهتر و کمهزینهتر باشد. اما اگر مادربرد دچار آبخوردگی، سولفاته شدن، سوختگی، اتصال کوتاه یا آسیب ناشی از نوسان برق شده باشد، تعمیرکار باید بخشهای بیشتری را بررسی و ترمیم کند.
در مواردی که پایههای چیپ، پدهای مادربرد یا مسیرهای زیر I/O آسیب دیده باشند، کار تعمیر بسیار حساستر میشود. ترمیم این نوع خرابیها نیازمند مهارت بالا، ابزار دقیق و زمان بیشتر است. همچنین اگر آسیب به لایههای داخلی مادربرد رسیده باشد، ممکن است تعمیر دشوارتر، پرهزینهتر یا در برخی شرایط غیرمنطقی باشد.
بنابراین، هزینه تعمیر تنها به نام قطعه بستگی ندارد؛ بلکه شدت و گستردگی آسیب مادربرد یکی از تعیینکنندهترین عوامل در قیمت نهایی است.
قیمت و موجودی قطعه
قیمت و موجودی قطعه نیز تأثیر مستقیم بر هزینه تعویض I/O دارد. میکروکنترلر I/O در مدلها و شمارهفنیهای مختلف تولید میشود و هر مادربرد معمولاً به چیپ مشخص و سازگار با همان طراحی نیاز دارد. اگر قطعه موردنیاز در بازار فراوان باشد، قیمت آن معمولاً مناسبتر است؛ اما اگر قطعه کمیاب، خاص یا مربوط به لپتاپهای جدیدتر باشد، هزینه تهیه آن افزایش پیدا میکند.
گاهی تعمیرکار میتواند از چیپ نو، استوک سالم یا قطعه برداشتهشده از مادربرد مشابه استفاده کند. هرکدام از این گزینهها قیمت و سطح اطمینان متفاوتی دارند. قطعه نو معمولاً ترجیح داده میشود، اما همیشه در دسترس نیست. قطعه استوک نیز اگر از منبع معتبر تهیه شود و قبل از نصب تست شده باشد، میتواند گزینه قابلقبولی باشد.
نکته مهم این است که I/O باید دقیقاً با مادربرد سازگار باشد. شباهت ظاهری یا نزدیک بودن شماره قطعه همیشه به معنای سازگاری کامل نیست. استفاده از چیپ نامناسب ممکن است باعث روشن نشدن لپتاپ، اختلال در کیبورد، فن، شارژ باتری یا مدار پاور شود. بنابراین، انتخاب قطعه صحیح بخشی از فرایند تخصصی تعمیر است و بر هزینه نهایی اثر میگذارد.
در برخی مدلها نیز ممکن است چیپ نیاز به پروگرام یا هماهنگی با بایوس داشته باشد. در این حالت، علاوه بر قیمت قطعه، هزینه خدمات نرمافزاری و تنظیمات تخصصی نیز باید در نظر گرفته شود.
نیاز به تعمیرات جانبی
در بسیاری از موارد، تعمیر یا تعویض میکروکنترلر I/O بهتنهایی کافی نیست و دستگاه به تعمیرات جانبی نیز نیاز دارد. این تعمیرات ممکن است شامل ترمیم مسیرهای قطعشده، تعویض مقاومتها و خازنهای اطراف، رفع اتصال کوتاه، تمیزکاری تخصصی پس از آبخوردگی، تعمیر مدار شارژ، بررسی بایوس یا اصلاح مسیر دکمه پاور باشد.
برای مثال، اگر خرابی I/O به دلیل نوسان برق یا اتصال کوتاه رخ داده باشد، باید علت اصلی این آسیب نیز پیدا و برطرف شود. در غیر این صورت، حتی پس از نصب چیپ جدید، احتمال خرابی دوباره وجود دارد. به همین دلیل، تعمیرکار حرفهای قبل از تحویل دستگاه، مدارهای مرتبط را بررسی میکند تا مطمئن شود شرایط کاری چیپ پایدار و ایمن است.
گاهی نیز پس از تعویض I/O لازم است بخشهایی مانند کیبورد، فن، باتری، شارژر یا مدار پاور دوباره تست شوند. چون این چیپ با چندین بخش از لپتاپ در ارتباط است، تست نهایی باید کامل باشد. اگر در این تستها ایراد دیگری شناسایی شود، ممکن است هزینه تعمیرات جانبی به هزینه اصلی اضافه شود.
در نتیجه، هزینه نهایی تعمیر یا تعویض I/O فقط به خود چیپ محدود نیست. مجموعهای از عوامل شامل عیبیابی، قطعه، اجرت تخصصی، ترمیم مدار و تست نهایی در قیمت نهایی نقش دارند. به همین دلیل، بهترین روش برای برآورد دقیق هزینه، بررسی کامل لپتاپ توسط تعمیرکار متخصص مادربرد است.
چگونه از خرابی I/O جلوگیری کنیم؟
پیشگیری از خرابی I/O تا حد زیادی به نحوه استفاده، نگهداری و رسیدگی به لپتاپ بستگی دارد. میکروکنترلر I/O یکی از قطعات حساس مادربرد است و چون با بخشهایی مانند دکمه پاور، کیبورد، فن، مدار شارژ، باتری و برخی ورودیها و خروجیها در ارتباط است، آسیبدیدن مدارهای اطراف آن میتواند عملکرد کلی دستگاه را مختل کند. هرچند همه خرابیها قابل پیشگیری نیستند، اما رعایت چند نکته ساده و اصولی میتواند احتمال آسیب به I/O و سایر بخشهای مادربرد را به شکل قابلتوجهی کاهش دهد.
بسیاری از خرابیهای میکروکنترلر I/O به عواملی مانند نوسان برق، استفاده از شارژر نامناسب، آبخوردگی، اتصال کوتاه، فشار به پورتها، حرارت بالا و بیتوجهی به علائم اولیه مربوط میشوند. اگر این عوامل کنترل شوند، مادربرد در شرایط پایدارتری کار میکند و احتمال خرابی چیپهای کنترلی مانند I/O کمتر میشود.
در ادامه، مهمترین روشهای جلوگیری از خرابی I/O را بررسی میکنیم.
استفاده از شارژر اصلی یا استاندارد
یکی از مهمترین راههای پیشگیری از خرابی I/O، استفاده از شارژر اصلی یا شارژر استاندارد و سازگار با لپتاپ است. شارژر وظیفه تأمین برق دستگاه را بر عهده دارد و اگر ولتاژ یا جریان خروجی آن ناپایدار باشد، میتواند به مدار شارژ، مدار پاور، باتری و در مواردی به بخشهای مرتبط با میکروکنترلر I/O آسیب وارد کند.
شارژرهای تقلبی، بیکیفیت یا نامتناسب ممکن است در ظاهر لپتاپ را روشن کنند، اما در عمل ولتاژ خروجی آنها دقیق و پایدار نباشد. این ناپایداری میتواند باعث ایجاد فشار الکتریکی روی قطعات مادربرد شود. در برخی موارد، نوسان برق یا آداپتور غیراستاندارد باعث اتصال کوتاه، خرابی مدار تغذیه یا اختلال در سیگنالهای کنترلی میشود؛ مشکلاتی که ممکن است در نهایت عملکرد I/O را نیز تحت تأثیر قرار دهند.
بهتر است همیشه از شارژر اصلی دستگاه یا شارژری استفاده شود که از نظر ولتاژ، جریان، توان خروجی و نوع کانکتور با مدل لپتاپ کاملاً سازگار باشد. همچنین اگر شارژر بیش از حد داغ میشود، صدای غیرعادی دارد، قطع و وصل میکند یا باعث خاموش شدن ناگهانی لپتاپ میشود، نباید استفاده از آن ادامه پیدا کند. در چنین شرایطی، بررسی شارژر قبل از آسیبدیدن مادربرد ضروری است.
جلوگیری از آبخوردگی لپتاپ
آبخوردگی یکی از خطرناکترین عوامل خرابی مادربرد و میکروکنترلر I/O است. ورود مایعات به داخل لپتاپ میتواند باعث اتصال کوتاه، سولفاته شدن پایهها، خوردگی مسیرها و آسیب به قطعات حساس شود. از آنجا که I/O معمولاً با بخشهایی مانند کیبورد، دکمه پاور و مدارهای کنترلی در ارتباط است، نفوذ مایع از ناحیه کیبورد یا اطراف دستگاه میتواند این بخشها را بهشدت تحت تأثیر قرار دهد.
مایعاتی مانند چای، قهوه، نوشابه یا آبمیوه به دلیل داشتن قند، املاح و مواد رسانا، خطر بیشتری نسبت به آب معمولی دارند. این مواد حتی پس از خشک شدن نیز میتوانند روی مادربرد باقی بمانند و بهمرور باعث خوردگی، قطع مسیر یا اتصال کوتاه شوند. به همین دلیل، روشن کردن لپتاپ پس از آبخوردگی میتواند آسیب را چند برابر کند.
برای جلوگیری از این مشکل، بهتر است نوشیدنیها در کنار لپتاپ قرار نگیرند و دستگاه در محیطهای مرطوب یا پرخطر استفاده نشود. اگر مایع روی لپتاپ ریخت، باید فوراً دستگاه خاموش شود، شارژر جدا گردد و در صورت امکان باتری نیز از مدار خارج شود. سپس لپتاپ باید بدون تأخیر توسط تعمیرکار بررسی شود. خشک کردن سطحی دستگاه با دستمال یا سشوار نمیتواند رطوبت و رسوبات داخل مادربرد را بهطور کامل برطرف کند.
مراقبت از پورتهای USB و ورودیها
پورتهای USB و سایر ورودیها و خروجیهای لپتاپ، مسیر ارتباط دستگاه با تجهیزات جانبی هستند و بیاحتیاطی در استفاده از آنها میتواند باعث آسیب به مدارهای داخلی شود. هرچند تمام پورتها مستقیماً به میکروکنترلر I/O متصل نیستند، اما خرابی، اتصال کوتاه یا فشار مکانیکی روی این ورودیها میتواند به بخشهایی از مادربرد آسیب وارد کند و در برخی موارد عملکرد مدارهای کنترلی را نیز مختل سازد.
اتصال فلش مموری خراب، کابل معیوب، دستگاه جانبی بیکیفیت یا وارد کردن اشتباه کانکتور به پورت میتواند باعث اتصال کوتاه یا خرابی مسیرهای تغذیه شود. همچنین فشار زیاد به پورت USB، HDMI، LAN یا جک شارژ ممکن است باعث شکستگی پایهها، لق شدن کانکتور یا قطع مسیر روی مادربرد شود. این نوع آسیبها اگر بهموقع تعمیر نشوند، ممکن است به بخشهای دیگر برد نیز سرایت کنند.
برای پیشگیری، باید تجهیزات جانبی سالم و استاندارد به لپتاپ متصل شوند. هنگام اتصال یا جدا کردن کابلها، نباید فشار یا زاویه نامناسب به پورت وارد شود. اگر پورتی لق شده، جرقه میزند، دستگاههای جانبی را شناسایی نمیکند یا باعث خاموش شدن لپتاپ میشود، استفاده از آن باید متوقف شود تا توسط تعمیرکار بررسی گردد. ادامه استفاده از پورت معیوب میتواند ریسک آسیب به مادربرد و I/O را افزایش دهد.
سرویس دورهای و جلوگیری از داغ شدن لپتاپ
حرارت بالا یکی از عوامل مهم در کاهش عمر قطعات الکترونیکی است. اگر سیستم خنککننده لپتاپ بهدرستی کار نکند، دمای مادربرد، پردازنده، گرافیک و چیپهای کنترلی افزایش پیدا میکند. در چنین شرایطی، قطعاتی مانند میکروکنترلر I/O نیز در محیط گرمایی نامناسب قرار میگیرند و احتمال خرابی یا ناپایداری عملکرد آنها بیشتر میشود.
گردوغبار، خشک شدن خمیر حرارتی، خرابی فن، مسدود شدن خروجی هوا یا استفاده طولانیمدت از لپتاپ روی سطح نامناسب، میتواند باعث افزایش دما شود. اگر لپتاپ دائماً داغ میشود، فن با صدای زیاد کار میکند، دستگاه ناگهانی خاموش میشود یا عملکرد آن کند و ناپایدار شده است، باید سیستم خنککننده بررسی شود.
سرویس دورهای شامل تمیز کردن مسیرهای هوا، بررسی فن، تعویض خمیر حرارتی و کنترل وضعیت حرارتی دستگاه است. این کار نهتنها از آسیب به پردازنده و گرافیک جلوگیری میکند، بلکه شرایط کاری مادربرد و قطعات حساس مانند I/O را نیز پایدارتر نگه میدارد. بهتر است سرویس لپتاپ با توجه به میزان استفاده، معمولاً هر چند ماه تا یک سال یکبار انجام شود.
مراجعه سریع به تعمیرکار بعد از بروز مشکل
یکی از اشتباهات رایج کاربران، ادامه استفاده از لپتاپ پس از مشاهده علائم غیرعادی است. اگر دستگاه دیر روشن میشود، گاهی روشن نمیشود، فن رفتار غیرطبیعی دارد، کیبورد داخلی از کار افتاده، چراغ شارژ نامنظم عمل میکند یا لپتاپ ناگهانی خاموش میشود، بهتر است مشکل جدی گرفته شود. این علائم ممکن است به I/O، مدار پاور، باتری، شارژر، بایوس یا سایر بخشهای مادربرد مربوط باشند.
ادامه استفاده از دستگاه در حالت معیوب میتواند باعث گسترش آسیب شود. برای مثال، یک اتصال کوتاه کوچک، یک پورت خراب یا نوسان در مدار تغذیه ممکن است در ابتدا فقط باعث اختلال جزئی شود، اما با گذشت زمان به چیپهای حساس مادربرد از جمله میکروکنترلر I/O آسیب بزند. مراجعه سریع به تعمیرکار میتواند از تبدیل یک ایراد ساده به یک تعمیر پرهزینه جلوگیری کند.
همچنین کاربران نباید بدون ابزار و دانش کافی اقدام به باز کردن لپتاپ، حرارت دادن مادربرد، شستوشوی غیراصولی، اتصال شارژرهای مختلف یا دستکاری بایوس کنند. عیبیابی مادربرد نیازمند تجربه، ابزار دقیق و شناخت مدار است. هرچه مشکل زودتر و اصولیتر بررسی شود، احتمال تعمیر موفق و کمهزینهتر بیشتر خواهد بود.
چه زمانی باید لپتاپ را برای بررسی I/O به تعمیرکار بسپاریم؟
بررسی خرابی I/O معمولاً کاری نیست که بتوان آن را با مشاهده یک علامت یا انجام چند تست ساده خانگی بهطور قطعی تشخیص داد. میکروکنترلر I/O در لپتاپ با بخشهای مهمی مانند دکمه پاور، کیبورد، فن، مدار شارژ، باتری، بایوس و مدارهای پاور در ارتباط است؛ به همین دلیل، خرابی آن میتواند با علائم مختلفی ظاهر شود و گاهی نیز خرابی قطعات دیگر، شبیه ایراد I/O دیده میشود.
اگر لپتاپ رفتار غیرعادی دارد، روشن نمیشود، فرمان پاور را دریافت نمیکند، فن یا کیبورد آن درست کار نمیکند یا پس از آبخوردگی و نوسان برق دچار مشکل شده است، بهتر است دستگاه توسط تعمیرکار متخصص مادربرد بررسی شود. در چنین شرایطی، ادامه استفاده از لپتاپ یا دستکاری بدون ابزار و تجربه کافی میتواند آسیب را بیشتر کند.
در ادامه، مهمترین شرایطی را بررسی میکنیم که در آنها بهتر است لپتاپ برای بررسی میکروکنترلر I/O و مدارهای مرتبط به تعمیرکار سپرده شود.
وقتی لپتاپ هیچ واکنشی به دکمه پاور نشان نمیدهد
اگر لپتاپ با فشردن دکمه پاور هیچ واکنشی نشان نمیدهد، این وضعیت باید جدی گرفته شود. روشن نشدن چراغ پاور، نچرخیدن فن، نبود صدای شروع به کار دستگاه و روشن نشدن صفحه میتواند نشان دهد که فرمان پاور بهدرستی ارسال یا پردازش نمیشود. در این حالت، یکی از احتمالات، خرابی مسیر پاور یا اختلال در عملکرد I/O است.
البته روشن نشدن لپتاپ همیشه به معنای خرابی میکروکنترلر I/O نیست. شارژر خراب، باتری معیوب، سوکت شارژ آسیبدیده، دکمه پاور خراب، قطع بودن فلت پاور، اتصال کوتاه روی مادربرد یا خرابی مدار پاور نیز میتوانند همین علامت را ایجاد کنند. به همین دلیل، تشخیص دقیق باید مرحلهبهمرحله انجام شود.
اگر با شارژر سالم و پریز مطمئن نیز لپتاپ هیچ واکنشی ندارد، بهتر است از تکرار روشن کردن، فشار دادن مداوم دکمه پاور یا اتصال شارژرهای مختلف خودداری شود. تعمیرکار با بررسی ولتاژهای ورودی، مسیر دکمه پاور، سیگنالهای کنترلی و وضعیت چیپ I/O میتواند مشخص کند که مشکل از کدام بخش مادربرد است.
وقتی چند علامت همزمان دیده میشود
گاهی خرابی I/O یا مدارهای مرتبط با آن فقط با یک علامت ظاهر نمیشود، بلکه چند نشانه بهصورت همزمان دیده میشود. برای مثال، ممکن است لپتاپ گاهی روشن شود و گاهی روشن نشود، فن بهصورت غیرعادی کار کند، کیبورد داخلی از کار بیفتد، چراغ شارژ رفتار نامنظم داشته باشد یا دستگاه پس از چند ثانیه خاموش شود. مشاهده همزمان این علائم میتواند احتمال وجود مشکل در بخشهای کنترلی مادربرد را افزایش دهد.
میکروکنترلر I/O وظیفه هماهنگی چندین عملکرد پایه در لپتاپ را بر عهده دارد. بنابراین، وقتی چند بخش ظاهراً نامرتبط بهطور همزمان دچار اختلال میشوند، تعمیرکار معمولاً مسیرهای مرتبط با I/O، بایوس، مدار پاور و قطعات جانبی آن را با دقت بیشتری بررسی میکند. این نوع خرابیها معمولاً با تعویض یک قطعه ساده مانند باتری یا شارژر برطرف نمیشوند و نیاز به عیبیابی دقیقتری دارند.
برای کاربر، مهم است که این علائم را نادیده نگیرد. اگر لپتاپ هنوز روشن میشود اما رفتار آن ناپایدار است، ادامه استفاده ممکن است باعث بدتر شدن مشکل شود. بهتر است قبل از گسترش آسیب، دستگاه بررسی شود تا مشخص گردد ایراد از I/O، تغذیه، بایوس یا مدارهای دیگر مادربرد است.
وقتی مشکل بعد از آبخوردگی یا نوسان برق ایجاد شده است
اگر مشکل لپتاپ پس از آبخوردگی، ریختن نوشیدنی، رطوبت زیاد یا نوسان برق ایجاد شده باشد، مراجعه سریع به تعمیرکار اهمیت زیادی دارد. آبخوردگی میتواند باعث سولفاته شدن پایهها، خوردگی مسیرها، اتصال کوتاه و آسیب به قطعات حساس مادربرد شود. از طرف دیگر، نوسان برق یا استفاده از شارژر نامناسب ممکن است به مدار شارژ، مدار پاور و بخشهای مرتبط با میکروکنترلر I/O آسیب بزند.
در موارد آبخوردگی، حتی اگر لپتاپ پس از خشک شدن ظاهراً روشن شود، هنوز احتمال وجود رطوبت یا رسوب روی مادربرد وجود دارد. این رسوبات ممکن است در ابتدا مشکل واضحی ایجاد نکنند، اما بهمرور باعث خوردگی مسیرها و خرابی قطعات شوند. روشن کردن دستگاه در این شرایط میتواند باعث اتصال کوتاه و آسیب جدیتر به I/O یا سایر چیپهای مادربرد شود.
در مورد نوسان برق نیز ممکن است خرابی بلافاصله یا با تأخیر ظاهر شود. اگر پس از اتصال شارژر، قطع و وصل برق، استفاده از آداپتور غیراستاندارد یا جرقه در پریز، لپتاپ دچار مشکل شده است، باید مدارهای ورودی برق و پاور بررسی شوند. در چنین شرایطی، عیبیابی تخصصی میتواند از تعویض اشتباه قطعات و آسیب بیشتر جلوگیری کند.
چرا نباید بدون تخصص مادربرد را دستکاری کرد؟
مادربرد لپتاپ یک مجموعه بسیار ظریف و پیچیده است و دستکاری آن بدون ابزار، تجربه و دانش کافی میتواند آسیب را چند برابر کند. قطعاتی مانند میکروکنترلر I/O دارای پایههای ریز و مسیرهای حساس هستند و بررسی یا تعویض آنها نیازمند نقشه مدار، ابزار اندازهگیری، هیتر، هویه مناسب، مواد لحیمکاری استاندارد و مهارت عملی است.
گاهی کاربران برای رفع مشکل، مادربرد را با سشوار یا حرارت مستقیم گرم میکنند، با ابزار نامناسب قطعات را فشار میدهند، کانکتورها را اشتباه جا میزنند، از شارژرهای مختلف استفاده میکنند یا بدون آگاهی بایوس را دستکاری میکنند. این کارها ممکن است باعث سوختن قطعات، بلند شدن پدهای مادربرد، شکستگی کانکتورها، اتصال کوتاه یا خرابی کامل برد شود.
تشخیص خرابی I/O باید بر اساس اندازهگیری و تحلیل مدار انجام شود، نه حدس و آزمونوخطا. تعمیرکار متخصص ابتدا منبع تغذیه، شارژر، باتری، دکمه پاور، مدار پاور، بایوس، مسیرهای اطراف I/O و قطعات مرتبط را بررسی میکند و تنها در صورت نیاز سراغ تعمیر یا تعویض چیپ میرود. این روش باعث میشود هزینه تعمیر منطقیتر باشد و احتمال موفقیت کار افزایش پیدا کند.
